Jak działa sprzęgło? Budowa, objawy zużycia i porady eksperta

Sprzęgło to jeden z tych elementów samochodu, o których często myślimy dopiero wtedy, gdy zaczynają sprawiać problemy. Tymczasem jest to absolutnie kluczowy komponent układu napędowego, bez którego płynna jazda i bezpieczna zmiana biegów byłyby niemożliwe. Zrozumienie jego działania to nie tylko kwestia technicznej ciekawości, ale także praktyczna wiedza, która pozwoli Ci lepiej dbać o swój pojazd i w porę rozpoznać niepokojące sygnały.

Czym jest sprzęgło i dlaczego jest sercem układu napędowego?

Rola sprzęgła: Więcej niż tylko pedał pod lewą nogą

Dla wielu kierowców sprzęgło to po prostu pedał pod lewą nogą, który wciskamy przed zmianą biegu. W rzeczywistości jego rola jest znacznie bardziej złożona i fundamentalna dla funkcjonowania samochodu. Sprzęgło jest niczym pomost między silnikiem a skrzynią biegów, a jego głównym zadaniem jest przenoszenie momentu obrotowego z wału korbowego silnika na skrzynię biegów oraz, co równie ważne, umożliwienie chwilowego rozłączenia tych dwóch elementów. Dzięki temu możemy płynnie ruszyć z miejsca, zmieniać biegi bez zgrzytów oraz zatrzymać pojazd, nie gasząc silnika. Bez sprzęgła, samochód z manualną skrzynią biegów byłby praktycznie nieużywalny każda próba zatrzymania czy zmiany przełożenia kończyłaby się zgaśnięciem silnika lub poważnym uszkodzeniem skrzyni.

Kluczowe zadania: Od płynnego ruszania po ochronę skrzyni biegów

Rozłączanie i łączenie napędu to tylko wierzchołek góry lodowej. Sprzęgło pełni także szereg innych, niezwykle istotnych funkcji. Przede wszystkim, zapewnia komfort jazdy, eliminując szarpnięcia i drgania podczas ruszania oraz zmiany biegów. To właśnie dzięki niemu możemy precyzyjnie dozować moc silnika i płynnie wprowadzać samochód w ruch. Co więcej, sprzęgło odgrywa kluczową rolę w ochronie innych komponentów układu napędowego przede wszystkim skrzyni biegów i półosi. Działa jak bezpiecznik, który amortyzuje gwałtowne zmiany obciążenia i tłumi drgania skrętne generowane przez silnik. W ten sposób znacząco wydłuża żywotność drogich podzespołów i przyczynia się do ogólnego bezpieczeństwa jazdy.

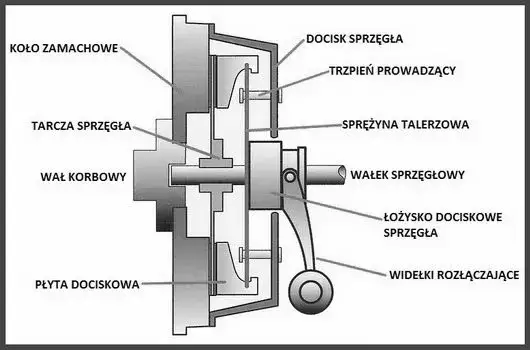

Anatomia sprzęgła: Z czego dokładnie się składa?

Zanim przejdziemy do szczegółów działania, warto poznać główne elementy, które tworzą ten skomplikowany, ale genialny w swojej prostocie mechanizm. Tradycyjne sprzęgło cierne, najczęściej spotykane w samochodach z manualną skrzynią biegów, składa się z kilku kluczowych części, które muszą ze sobą idealnie współpracować.

Tarcza sprzęgła: Kluczowy element cierny

Tarcza sprzęgła to serce całego układu, odpowiedzialne za przenoszenie momentu obrotowego. Jest to okrągły element, którego obie strony pokryte są specjalnymi okładzinami ciernymi materiałem o wysokim współczynniku tarcia, odpornym na wysokie temperatury. W centralnej części tarczy znajduje się piasta z wielowypustem, która jest osadzona na wałku sprzęgłowym skrzyni biegów. Co niezwykle ważne, w tarczy sprzęgłowej znajdziemy również tłumiki drgań skrętnych, czyli zestaw sprężynek. Ich zadaniem jest łagodzenie gwałtownych zmian obciążenia i drgań generowanych przez silnik, co przekłada się na płynniejszą jazdę i ochronę skrzyni biegów. To właśnie te sprężynki amortyzują szarpnięcia, które mogłyby powstać przy nagłym puszczeniu sprzęgła.

Docisk sprzęgła: Mechanizm łączący i rozłączający napęd

Docisk sprzęgła, zwany również tarczą dociskową, to kolejny niezbędny element. Jest on przymocowany śrubami do koła zamachowego silnika i obraca się wraz z nim. Wewnątrz docisku znajduje się sprężyna talerzowa (membranowa), która wywiera stały nacisk na tarczę sprzęgła, dociskając ją do koła zamachowego. To właśnie ten nacisk odpowiada za przekazywanie napędu. Kiedy sprzęgło jest w stanie spoczynku (pedał nie jest wciśnięty), sprężyna talerzowa mocno dociska tarczę sprzęgła do koła zamachowego, zapewniając pełne przeniesienie mocy. Kiedy pedał sprzęgła zostanie wciśnięty, mechanizm docisku odsuwa się, przerywając połączenie.

Łożysko wyciskowe: Cichy bohater całego układu

Łożysko wyciskowe, często nazywane również łożyskiem oporowym, to niewielki, ale niezwykle ważny komponent. Jego rola staje się kluczowa w momencie, gdy wciskamy pedał sprzęgła. Łożysko to, poruszając się wzdłuż wałka sprzęgłowego, naciska na centralną część sprężyny talerzowej docisku. Ten nacisk powoduje ugięcie sprężyny i odciągnięcie tarczy dociskowej od tarczy sprzęgła. W ten sposób napęd zostaje rozłączony. To właśnie łożysko wyciskowe jest często źródłem charakterystycznych hałasów, gdy zaczyna się zużywać słychać je po wciśnięciu pedału sprzęgła.

Koło zamachowe: Magazyn energii silnika

Koło zamachowe nie jest bezpośrednio częścią zestawu sprzęgła, ale jest z nim nierozerwalnie związane i stanowi jego integralny element funkcjonalny. Jest to ciężki, metalowy dysk, przymocowany do wału korbowego silnika. Jego głównym zadaniem jest akumulowanie energii kinetycznej silnika, co pozwala na wyrównanie nierównomierności pracy jednostki napędowej (szczególnie w silnikach wielocylindrowych) oraz ułatwia płynne ruszanie. Tarcza sprzęgła jest dociskana właśnie do powierzchni ciernej koła zamachowego. W nowocześniejszych konstrukcjach często spotykamy koła dwumasowe, ale o tym opowiem nieco później.

Jak sprzęgło działa krok po kroku? Zrozum ten mechanizm raz na zawsze

Teraz, gdy znamy już poszczególne elementy, przejdźmy do sedna jak to wszystko ze sobą współpracuje? Zrozumienie tego procesu jest kluczowe do prawidłowej eksploatacji i diagnostyki.

Co dzieje się, gdy wciskasz pedał sprzęgła? Proces rozłączania napędu

Wciśnięcie pedału sprzęgła inicjuje precyzyjny ciąg zdarzeń, który prowadzi do rozłączenia napędu:

1. Nacisk na pedał: Kiedy wciskasz pedał sprzęgła, uruchamiasz mechanizm sterujący (linkę lub układ hydrauliczny).
2. Ruch łożyska wyciskowego: Mechanizm sterujący przekazuje siłę na widełki sprzęgła, które z kolei popychają łożysko wyciskowe w kierunku silnika.
3. Ugięcie sprężyny talerzowej: Łożysko wyciskowe naciska na centralne ramiona sprężyny talerzowej docisku.
4. Odciągnięcie tarczy dociskowej: Ugięcie sprężyny talerzowej powoduje, że jej zewnętrzne krawędzie odciągają tarczę dociskową od tarczy sprzęgła.
5. Rozłączenie napędu: Tarcza sprzęgła zostaje uwolniona od nacisku między kołem zamachowym a tarczą dociskową. W tym momencie napęd z silnika przestaje być przekazywany na skrzynię biegów, co umożliwia bezproblemową zmianę przełożenia lub zatrzymanie pojazdu bez zgaśnięcia silnika. Silnik może pracować swobodnie, niezależnie od skrzyni biegów.

Magia powrotu: Jak napęd jest ponownie łączony po zwolnieniu pedału?

Zwolnienie pedału sprzęgła to proces odwrotny, który stopniowo przywraca połączenie między silnikiem a skrzynią biegów:

1. Zwolnienie pedału: Kiedy stopniowo zwalniasz pedał sprzęgła, ciśnienie na mechanizm sterujący maleje.
2. Cofnięcie łożyska wyciskowego: Łożysko wyciskowe przestaje naciskać na sprężynę talerzową i cofa się do pozycji spoczynkowej.
3. Docisk tarczy sprzęgła: Sprężyna talerzowa docisku wraca do swojej pierwotnej pozycji, mocno dociskając tarczę sprzęgła do powierzchni koła zamachowego.
4. Stopniowe łączenie napędu: Dzięki tarciu między okładzinami tarczy sprzęgła a kołem zamachowym (oraz tarczą dociskową), moment obrotowy z silnika zaczyna być stopniowo przekazywany na wałek sprzęgłowy skrzyni biegów. To właśnie ten moment "łapania" sprzęgła, który odczuwamy podczas ruszania.
5. Pełne sprzęgnięcie: Po całkowitym zwolnieniu pedału, tarcza sprzęgła jest mocno dociskana, a napęd jest w pełni przekazywany. Silnik i skrzynia biegów obracają się z tą samą prędkością, a samochód jedzie.

Różnice w sterowaniu: Linka kontra hydraulika co to zmienia dla kierowcy?

Mechanizm sterowania sprzęgłem ciernym może być realizowany na dwa główne sposoby, co ma wpływ na komfort i charakterystykę pracy pedału:

Sterowanie mechaniczne (linka)	Sterowanie hydrauliczne
Starsze i prostsze rozwiązanie.	Nowocześniejsze i bardziej zaawansowane.
Siła z pedału przekazywana jest za pomocą stalowej linki.	Wykorzystuje płyn hydrauliczny, pompę sprzęgła (przy pedale) i wysprzęglik (przy skrzyni biegów).
Wymaga okresowej regulacji luzu na lince.	Zazwyczaj bezobsługowe, automatycznie kompensuje zużycie.
Pedał może być twardszy, a jego praca mniej płynna.	Pedał jest lżejszy i pracuje płynniej, co zwiększa komfort.
Niska awaryjność, ale linka może się rozciągnąć lub zerwać.	Możliwe wycieki płynu, zapowietrzanie układu.
Częściej spotykane w starszych i tańszych modelach samochodów.	Dominujące w większości nowoczesnych pojazdów.

Nie jedno sprzęgło ma imię: Poznaj najważniejsze rodzaje

Chociaż zasada działania sprzęgła jest zawsze podobna rozłączanie i łączenie napędu to w zależności od konstrukcji i przeznaczenia pojazdu, możemy spotkać się z różnymi typami tego podzespołu. Jako Antoni Sadowski, miałem okazję pracować z wieloma z nich, a każdy ma swoje specyficzne cechy.

Sprzęgło cierne: Sprawdzony klasyk w manualnej skrzyni biegów

Sprzęgło cierne to absolutny standard w samochodach wyposażonych w manualną skrzynię biegów. Jak sama nazwa wskazuje, jego działanie opiera się na sile tarcia generowanej między okładzinami tarczy sprzęgłowej a powierzchnią koła zamachowego i docisku. To proste, niezawodne i stosunkowo tanie w produkcji rozwiązanie. Najczęściej spotykamy się z jednotarczowym sprzęgłem ciernym, które doskonale sprawdza się w większości samochodów osobowych. W pojazdach o dużej mocy lub masie, takich jak samochody sportowe czy ciężarowe, stosuje się czasem warianty dwutarczowe lub wielotarczowe, które oferują większą powierzchnię cierną i zdolność do przenoszenia wyższych momentów obrotowych.

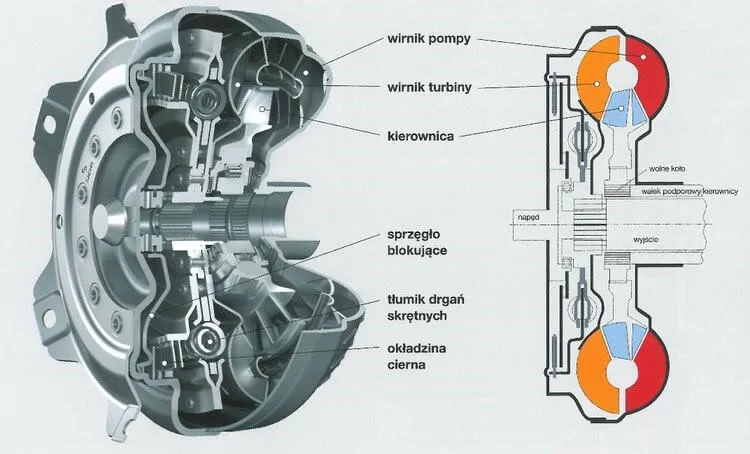

Sprzęgło hydrokinetyczne: Tajemnica płynnej jazdy w "automacie"

W klasycznych automatycznych skrzyniach biegów nie znajdziemy pedału sprzęgła ani tarczy ciernej w tradycyjnym rozumieniu. Zamiast tego, za przeniesienie napędu odpowiada sprzęgło hydrokinetyczne, zwane również konwerterem momentu obrotowego. Jego zasada działania jest fascynująca: napęd jest przenoszony za pomocą cieczy (specjalnego oleju przekładniowego). Konwerter składa się z trzech głównych elementów: pompy (połączonej z silnikiem), turbiny (połączonej ze skrzynią biegów) oraz kierownicy. Olej wprawiany w ruch przez pompę uderza w łopatki turbiny, przekazując jej moment obrotowy. Główną zaletą tego rozwiązania jest niezwykła płynność ruszania i zmiany biegów oraz doskonałe tłumienie drgań. Niestety, wiąże się to z pewnymi stratami energii (poślizgiem), co może przekładać się na nieco wyższe zużycie paliwa w porównaniu do manualnych skrzyń.

Sprzęgło dwumasowe (DKZ): Jak technologia walczy z drganiami?

Koło zamachowe dwumasowe, w skrócie DKZ (Dual Mass Flywheel), to jeden z tych elementów, który budzi wiele emocji wśród kierowców głównie ze względu na koszty wymiany. Jednak jego rola w nowoczesnych samochodach jest nie do przecenienia. To zaawansowany element układu napędowego, który znacząco poprawia komfort jazdy i chroni skrzynię biegów.

Budowa i zasada działania koła dwumasowego

W przeciwieństwie do tradycyjnego, jednomasowego koła zamachowego, DKZ składa się z dwóch mas połączonych ze sobą za pomocą specjalnego systemu sprężyn i tłumików. Jedna masa jest połączona z wałem korbowym silnika, druga ze skrzynią biegów. Między nimi znajduje się przestrzeń wypełniona sprężynami łukowymi i smarem. Ten skomplikowany system pozwala na wzajemne obracanie się obu mas w pewnym zakresie. Dzięki temu DKZ skutecznie niweluje drgania skrętne generowane przez silnik, które są szczególnie odczuwalne w nowoczesnych jednostkach wysokoprężnych oraz wysilonych silnikach benzynowych o dużej mocy. Drgania te są "pochłaniane" przez sprężyny, zanim dotrą do skrzyni biegów.

Kiedy "dwumasa" jest niezbędna i jakie daje korzyści?

Koło dwumasowe jest najczęściej stosowane w:

• Nowoczesnych silnikach wysokoprężnych (dieslach), które charakteryzują się wysokim momentem obrotowym i nierównomierną pracą na niskich obrotach.
• Wysilonych silnikach benzynowych o dużej mocy i momencie obrotowym.
• Pojazdach, w których komfort jazdy jest priorytetem.

Korzyści z zastosowania DKZ są znaczące:

• Poprawa komfortu jazdy: Znacząco redukuje wibracje i hałas przenoszony do kabiny pasażerskiej.
• Ochrona skrzyni biegów: Chroni skrzynię biegów i inne elementy układu napędowego przed szkodliwymi drganiami i przeciążeniami, wydłużając ich żywotność.
• Płynniejsze ruszanie i zmiana biegów: Ułatwia płynne operowanie sprzęgłem, szczególnie przy niskich obrotach.

Niestety, za te korzyści trzeba zapłacić DKZ jest znacznie droższe w wymianie niż tradycyjne koło zamachowe, co często jest powodem frustracji właścicieli pojazdów.

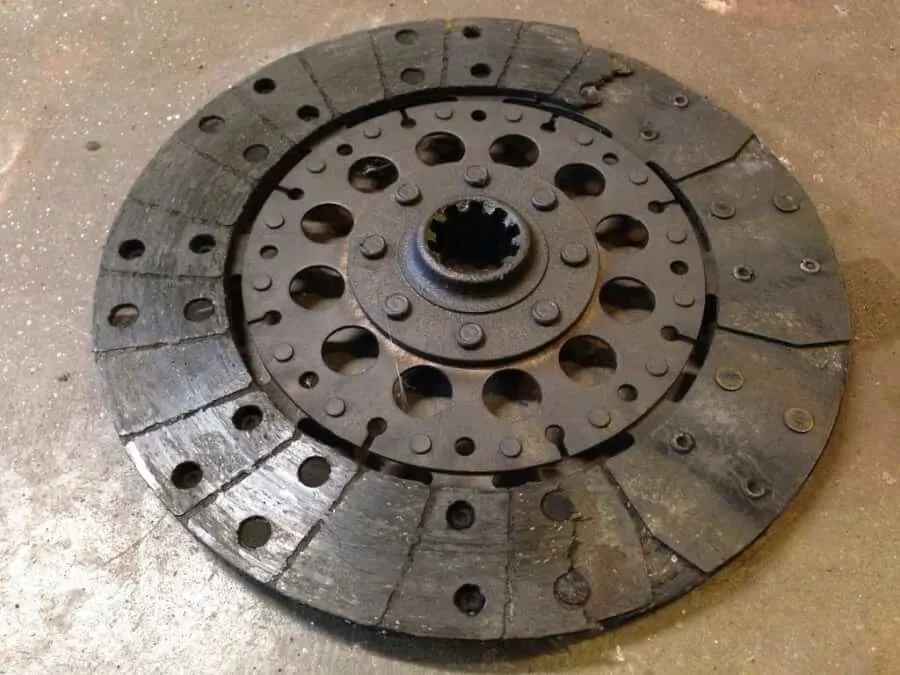

Kiedy sprzęgło mówi "dość"? Najczęstsze objawy zużycia

Każdy mechanizm ma swoją żywotność, a sprzęgło, jako element cierny, jest szczególnie narażone na zużycie. Jako doświadczony mechanik, zawsze powtarzam moim klientom, że wczesne rozpoznanie objawów zużycia sprzęgła może zaoszczędzić sporo pieniędzy i nerwów. Oto najczęstsze sygnały, że Twoje sprzęgło potrzebuje uwagi.

Ślizganie się sprzęgła: Gdy obroty rosną, a auto stoi w miejscu

To chyba najbardziej klasyczny i najłatwiejszy do zdiagnozowania objaw zużycia tarczy sprzęgłowej. Jeśli podczas przyspieszania, zwłaszcza na wyższych biegach i pod obciążeniem (np. pod górę), zauważysz, że obroty silnika rosną, ale prędkość pojazdu nie zwiększa się proporcjonalnie (lub zwiększa się bardzo wolno), to niemal pewne, że sprzęgło się ślizga. Oznacza to, że okładziny cierne tarczy są już tak zużyte, że nie są w stanie zapewnić wystarczającego tarcia do pełnego przeniesienia mocy. Często towarzyszy temu charakterystyczny zapach spalenizny, podobny do palonej gumy.

Szarpanie, stukanie i dziwne dźwięki: Co próbuje Ci powiedzieć Twój samochód?

Inne, równie ważne objawy, to wszelkie nietypowe zachowania i dźwięki:

• Szarpanie przy ruszaniu: Jeśli samochód szarpie podczas ruszania z miejsca, może to wskazywać na zużycie tłumików drgań skrętnych w tarczy sprzęgła lub nierównomierne zużycie powierzchni ciernych.
• Hałasy lub tarcie po wciśnięciu pedału sprzęgła: Charakterystyczny szum, zgrzyt lub tarcie, które pojawia się po wciśnięciu pedału sprzęgła i znika po jego zwolnieniu, niemal na pewno świadczy o zużytym łożysku wyciskowym. To sygnał, którego nie wolno ignorować, gdyż może doprowadzić do poważniejszej awarii.
• Stuki i wibracje: W przypadku samochodów z kołem dwumasowym, stuki, silne wibracje odczuwalne na karoserii i pedałach, zwłaszcza na biegu jałowym lub przy zmianie obciążenia, są klasycznymi objawami uszkodzenia DKZ.

"Wysokie branie" i twardy pedał: Subtelne sygnały, których nie wolno ignorować

Czasem objawy są bardziej subtelne, ale równie istotne. Jeśli zauważysz, że sprzęgło zaczyna "łapać" dopiero przy prawie całkowitym zwolnieniu pedału (tzw. "wysokie branie"), może to wskazywać na zaawansowane zużycie tarczy. Z kolei twardy pedał sprzęgła, wymagający użycia dużej siły do wciśnięcia, może być objawem zużycia docisku, problemów z linką (jeśli jest mechaniczne) lub zapowietrzonego układu hydraulicznego. Takie sygnały nie tylko obniżają komfort jazdy, ale także mogą świadczyć o poważniejszych problemach.

Problem z wrzuceniem biegu: Kiedy awaria unieruchamia pojazd?

Kiedy sprzęgło jest w bardzo złym stanie, możesz mieć trudności z włączeniem biegów, zwłaszcza pierwszego i wstecznego, przy pracującym silniku. Jeśli biegi wchodzą z oporem, zgrzytem lub w ogóle nie chcą się włączyć, oznacza to, że sprzęgło nie rozłącza napędu w pełni. W skrajnych przypadkach, uszkodzone sprzęgło może całkowicie unieruchomić pojazd, uniemożliwiając ruszenie z miejsca.

Jak dbać o sprzęgło, by służyło jak najdłużej? Proste zasady, które oszczędzą Twój portfel

Jako Antoni Sadowski, zawsze powtarzam, że styl jazdy ma fundamentalne znaczenie dla żywotności sprzęgła. Nawet najlepsze komponenty nie wytrzymają, jeśli kierowca nie będzie przestrzegał podstawowych zasad eksploatacji. Właściwe nawyki mogą znacząco wydłużyć życie tego drogiego podzespołu i oszczędzić Ci niepotrzebnych wydatków.

Złote reguły zmiany biegów: Technika, która wydłuża życie sprzęgła

Prawidłowa technika operowania sprzęgłem to podstawa. Oto kilka złotych zasad, które warto wdrożyć w codziennej jeździe:

• Wciskaj pedał sprzęgła do końca: Zawsze upewnij się, że pedał sprzęgła jest wciśnięty do oporu przed zmianą biegu. Tylko wtedy napęd jest całkowicie rozłączony, co zapobiega zgrzytom i nadmiernemu zużyciu synchronizatorów skrzyni biegów.
• Unikaj "jazdy na półsprzęgle": To jeden z najgorszych nawyków. Używaj sprzęgła tylko do ruszania i zmiany biegów. Długotrwałe utrzymywanie pedału w pozycji pośredniej (tzw. "ślizganie sprzęgła") powoduje ogromne tarcie i przegrzewanie okładzin, co drastycznie skraca ich żywotność.
• Płynne operowanie pedałami: Zarówno wciskanie, jak i zwalnianie sprzęgła powinno odbywać się płynnie, bez gwałtownych ruchów. Pozwala to na stopniowe łączenie napędu i minimalizuje szarpnięcia.

Czego unikać jak ognia? Najgorsze nawyki kierowców niszczące układ napędowy

Oprócz dobrych praktyk, istnieją też nawyki, których należy unikać za wszelką cenę:

• Trzymanie stopy na pedale sprzęgła podczas jazdy: Nawet lekki nacisk na pedał powoduje, że łożysko wyciskowe pracuje bez potrzeby, a tarcza sprzęgła może się lekko ślizgać. Zawsze trzymaj stopę na podnóżku, gdy nie używasz sprzęgła.
• Gwałtowne ruszanie ("strzelanie ze sprzęgła"): Nagłe puszczenie pedału sprzęgła przy wysokich obrotach silnika to prosty sposób na spalenie okładzin, uszkodzenie tarczy, a nawet elementów skrzyni biegów.
• Przyspieszanie z bardzo niskich obrotów na wysokim biegu: Ten nawyk jest szczególnie szkodliwy dla samochodów z kołem dwumasowym. Powoduje on silne drgania i nadmierne obciążenie DKZ, prowadząc do jego szybkiego zużycia. Lepiej zredukować bieg i pozwolić silnikowi pracować w optymalnym zakresie obrotów.
• Częste holowanie ciężkich przyczep: Jeśli często holujesz ciężkie ładunki, pamiętaj, że sprzęgło jest wtedy znacznie bardziej obciążone. Staraj się ruszać płynnie i unikać przeciążania układu.

Przeczytaj również: Wycie, stuki, luzy? Pompa czy maglownica? Diagnoza i koszty naprawy

Jazda w korku: Jak zminimalizować zużycie sprzęgła w miejskiej dżungli?

Jazda w korku to prawdziwa zmora dla sprzęgła. Ciągłe ruszanie i zatrzymywanie się wymusza intensywną pracę tego podzespołu. Oto kilka porad, jak zminimalizować jego zużycie w miejskiej dżungli:

Podczas dłuższego postoju, na przykład na światłach, zawsze wrzucaj bieg jałowy i puszczaj pedał sprzęgła. Trzymanie wciśniętego sprzęgła przez długi czas niepotrzebnie obciąża łożysko wyciskowe i sprężynę talerzową. Jeśli ruch jest bardzo powolny i samochód porusza się "na centymetry", staraj się wykorzystywać bieg jałowy i hamulec, a sprzęgło włączać tylko na chwilę, aby ruszyć. Unikaj ciągłego "ślizgania" sprzęgła, aby utrzymać minimalną prędkość.
