Sprzęgło sprężarki klimatyzacji: Wymień sam i oszczędź setki złotych

Wielu kierowców doświadcza problemów z klimatyzacją, a jednym z najczęstszych winowajców jest uszkodzone sprzęgło sprężarki. Zamiast od razu umawiać drogą wizytę u mechanika, warto rozważyć samodzielny demontaż i wymianę tego elementu. W tym poradniku pokażę Ci krok po kroku, jak to zrobić bezpiecznie i skutecznie, co pozwoli Ci zaoszczędzić znaczną kwotę pieniędzy.

Kiedy sprzęgło kompresora jest winowajcą? Rozpoznaj kluczowe objawy

Z mojego doświadczenia wynika, że wiele problemów z układem klimatyzacji, które początkowo wydają się poważne, w rzeczywistości sprowadza się do awarii sprzęgła sprężarki. Zanim zaczniesz szukać nowej sprężarki, warto zwrócić uwagę na kilka kluczowych objawów. Jeśli słyszysz hałas, szum lub zacieranie łożyska dochodzące z okolic sprężarki, zwłaszcza gdy klimatyzacja jest wyłączona, najprawdopodobniej winne jest zużyte łożysko koła pasowego. Innym częstym symptomem jest brak reakcji na włączenie klimatyzacji sprężarka po prostu się nie załącza, a Ty nie czujesz chłodnego powietrza. To często wskazuje na spaloną cewkę elektromagnetyczną. Jeśli natomiast klimatyzacja działa, ale jej wydajność jest niska, a Ty słyszysz charakterystyczny pisk lub czujesz zapach spalenizny, może to świadczyć o ślizganiu się sprzęgła, spowodowanym zużyciem tarczy lub zbyt dużą szczeliną między jej elementami.

Dlaczego samodzielna naprawa to oszczędność, na którą możesz sobie pozwolić?

Decyzja o samodzielnej wymianie sprzęgła sprężarki klimatyzacji to nie tylko satysfakcja z wykonanej pracy, ale przede wszystkim realne oszczędności. Koszt robocizny w warsztacie za taką usługę waha się zazwyczaj od 150 do nawet 400 zł, w zależności od modelu samochodu i stopnia skomplikowania dostępu do sprężarki. Sam zestaw naprawczy sprzęgła, obejmujący tarczę, łożysko i cewkę, jest znacznie tańszy niż zakup całej nowej sprężarki, której cena może wynosić od kilkuset do kilku tysięcy złotych. Wymieniając jedynie uszkodzone elementy sprzęgła, zamiast całej sprężarki, możesz zaoszczędzić znaczną sumę, która zostanie w Twojej kieszeni.

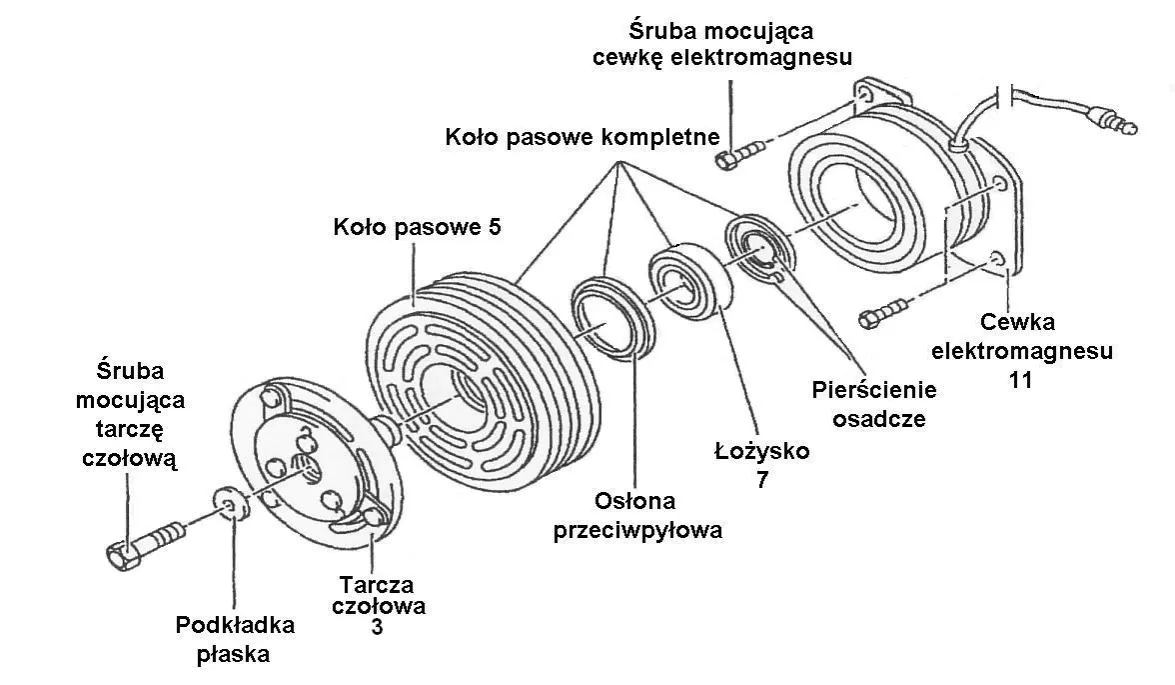

Jak zbudowane jest sprzęgło klimatyzacji i dlaczego się psuje?

Aby skutecznie naprawić sprzęgło, musisz zrozumieć jego budowę i zasadę działania. Sprzęgło sprężarki klimatyzacji składa się z trzech głównych elementów, które współpracują ze sobą, aby załączyć lub rozłączyć sprężarkę. Pierwszym jest tarcza sprzęgłowa (czołowa), która jest bezpośrednio połączona z wałem sprężarki. Drugim elementem jest koło pasowe z łożyskiem, które jest stale napędzane przez pasek wielorowkowy silnika. Trzecim, i często najbardziej problematycznym, jest cewka elektromagnetyczna, która po otrzymaniu sygnału z układu klimatyzacji wytwarza pole magnetyczne, przyciągające tarczę sprzęgłową do koła pasowego, co powoduje załączenie sprężarki. Kiedy klimatyzacja jest wyłączona, pole magnetyczne zanika, a tarcza odsprzęgla się od koła pasowego.

• Zużycie lub zatarcie łożyska koła pasowego: Jest to jedna z najczęstszych usterek. Łożysko, pracując pod dużym obciążeniem i w zmiennych warunkach, z czasem ulega zużyciu. Objawia się to charakterystycznym szumem lub zgrzytem, który nasila się wraz z obrotami silnika, niezależnie od tego, czy klimatyzacja jest włączona. W skrajnych przypadkach łożysko może się zatrzeć, prowadząc do zablokowania koła pasowego i zerwania paska.
• Spalenie cewki elektromagnetycznej: Cewka jest elementem elektrycznym i, jak każde takie urządzenie, może ulec przegrzaniu i spaleniu. Dzieje się tak często z powodu zbyt dużej szczeliny między tarczą a kołem pasowym, co wymaga od cewki większej mocy do przyciągnięcia tarczy, lub po prostu z powodu starości i zmęczenia materiału. Objawem jest całkowity brak załączania się sprężarki, mimo że układ klimatyzacji jest sprawny.
• Zużycie lub uszkodzenie tarczy sprzęgłowej: Tarcza sprzęgłowa, podobnie jak tarcza sprzęgła w skrzyni biegów, ulega zużyciu ciernemu. Powierzchnia styku z kołem pasowym może się wycierać, co prowadzi do ślizgania się sprzęgła. Może również dojść do jej mechanicznego uszkodzenia, np. pęknięcia. Skutkuje to niską wydajnością klimatyzacji i charakterystycznym zapachem spalenizny.
• Zbyt duża szczelina między tarczą a kołem pasowym: To nie tyle usterka elementu, co problem z regulacją. Z biegiem czasu, w wyniku zużycia, szczelina ta może się powiększyć. Jeśli jest zbyt duża (powyżej 0,6 mm), pole magnetyczne cewki może być niewystarczające do skutecznego przyciągnięcia tarczy, co uniemożliwia załączenie sprężarki lub powoduje jej ślizganie się.

Lista kontrolna narzędzi: Co musisz mieć pod ręką, aby uniknąć problemów?

Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia. Brak któregoś z nich może nie tylko utrudnić demontaż, ale nawet doprowadzić do uszkodzenia delikatnych elementów. Oto lista, którą zawsze polecam:

• Zestaw kluczy nasadowych: Będziesz potrzebować różnych rozmiarów, w tym często nietypowych, np. 7 mm do śruby centralnej tarczy sprzęgła w niektórych modelach.
• Klucz do przytrzymania piasty sprzęgła: To kluczowe narzędzie, które pozwoli zablokować tarczę sprzęgła podczas odkręcania centralnej śruby, zapobiegając jej obracaniu się. Bez niego demontaż jest praktycznie niemożliwy lub grozi uszkodzeniem.
• Ściągacz do tarczy sprzęgła: Najczęściej spotyka się ściągacze z trzema ramionami lub specjalne ściągacze do tarczy czołowej. Użycie odpowiedniego ściągacza jest niezbędne, aby bezpiecznie i bez uszkodzeń zdjąć tarczę.
• Szczypce do pierścieni Segera (wewnętrznych i zewnętrznych): Pierścienie Segera zabezpieczają koło pasowe i cewkę elektromagnetyczną. Będziesz potrzebować zarówno szczypiec do pierścieni wewnętrznych (rozprężnych), jak i zewnętrznych (zaciskowych).
• Szczelinomierz: Niezbędny do precyzyjnego ustawienia prawidłowej szczeliny montażowej między tarczą a kołem pasowym po złożeniu sprzęgła.
• Klucze płaskie i oczkowe: Mogą być potrzebne do demontażu innych elementów, które blokują dostęp do sprężarki.
• Śrubokręty: Różne rozmiary i typy (płaskie, krzyżakowe).
• Młotek gumowy lub plastikowy: Do delikatnego opukiwania, jeśli elementy nie chcą zejść.
• Pojemnik na drobne elementy: Aby nie zgubić śrub, podkładek i pierścieni Segera.
• Preparat penetrujący (np. WD-40): Do poluzowania zapieczonych śrub.

Kluczowe zasady bezpieczeństwa: O czym pamiętać przy pracy z układem napędowym?

Praca przy samochodzie, zwłaszcza w okolicach silnika i układu napędowego, zawsze wiąże się z pewnym ryzykiem. Twoje bezpieczeństwo jest priorytetem. Pamiętaj o tych podstawowych zasadach:

• Odłącz akumulator: Zawsze odłączaj ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym lub w pobliżu ruchomych elementów. Zapobiegnie to przypadkowemu uruchomieniu silnika lub zwarciu.
• Używaj rękawic i okularów ochronnych: Rękawice chronią dłonie przed skaleczeniami i brudem, a okulary są niezbędne do ochrony oczu przed odpryskami, kurzem czy płynami.
• Zapewnij stabilne podparcie pojazdu: Jeśli musisz podnieść samochód, zawsze używaj stabilnych podstawek (kobyłek) i nigdy nie polegaj wyłącznie na podnośniku hydraulicznym. Upewnij się, że pojazd jest stabilny i nie ma ryzyka zsunięcia się.
• Pracuj na zimnym silniku: Unikaj pracy przy gorącym silniku, aby zapobiec poparzeniom.
• Zachowaj ostrożność przy paskach: Pamiętaj, że pasek wielorowkowy jest ostry i może skaleczyć.
• Nie używaj nadmiernej siły: Jeśli coś nie chce zejść, sprawdź, czy nie ma dodatkowych zabezpieczeń lub czy używasz odpowiedniego narzędzia. Siłowe działanie często prowadzi do uszkodzeń.

Demontaż sprzęgła sprężarki: Poradnik krok po kroku

Przejdźmy teraz do sedna, czyli do samego procesu demontażu. Pamiętaj, aby wykonywać każdy krok z precyzją i cierpliwością.

1. Krok 1: Zapewnienie dostępu do sprężarki. W większości samochodów, aby dostać się do sprzęgła sprężarki, nie musisz demontować całej sprężarki z układu ani opróżniać go z czynnika chłodniczego. To duża zaleta, ponieważ oszczędzasz czas i pieniądze. Często wystarczy zdjąć pasek wielorowkowy (napędowy), a w niektórych modelach konieczne może być odkręcenie osłony silnika, zbiorniczka wyrównawczego płynu chłodniczego lub innych drobnych elementów, które blokują dostęp do czoła sprężarki. Oceń sytuację w swoim samochodzie i usuń wszystko, co przeszkadza.
2. Krok 2: Odkręcanie śruby centralnej.

   Tarcza sprzęgłowa jest przymocowana do wału sprężarki za pomocą centralnej śruby. Aby ją odkręcić, musisz zablokować tarczę przed obracaniem się. Użyj do tego specjalnego klucza do przytrzymania piasty sprzęgła lub, w ostateczności i z dużą ostrożnością, odpowiedniego narzędzia, które zablokuje tarczę o korpus sprężarki. Pamiętaj, aby nie uszkodzić delikatnych elementów. Odkręć śrubę, zazwyczaj jest to śruba z łbem sześciokątnym lub Torx.

3. Krok 3: Użycie ściągacza.

   Po odkręceniu śruby centralnej, tarcza czołowa sprzęgła może być lekko zapieczona na wieloklinie wału. Do jej bezpiecznego zdjęcia użyj specjalnego ściągacza do tarczy sprzęgła. Przykręć go do otworów w tarczy (najczęściej są trzy) i powoli, równomiernie dokręcaj śrubę centralną ściągacza, która będzie wypychać tarczę z wału. Nie używaj młotka ani nie próbuj podważać tarczy śrubokrętami, ponieważ możesz ją uszkodzić.

4. Krok 4: Demontaż pierścienia Segera i ściąganie koła pasowego z łożyskiem.

   Po zdjęciu tarczy sprzęgłowej zobaczysz koło pasowe. Jest ono zabezpieczone pierścieniem Segera (najczęściej zewnętrznym). Używając odpowiednich szczypiec do pierścieni Segera, ostrożnie rozszerz pierścień i zdejmij go. Następnie możesz zdjąć koło pasowe z łożyskiem. Czasem wymaga to delikatnego opukania gumowym młotkiem lub użycia ściągacza do łożysk, jeśli jest mocno osadzone.

5. Krok 5: Odłączenie i wyjęcie cewki elektromagnetycznej.

   Cewka elektromagnetyczna znajduje się za kołem pasowym. Zazwyczaj jest również zabezpieczona pierścieniem Segera (często wewnętrznym). Po zdjęciu tego pierścienia, odłącz złącze elektryczne cewki i ostrożnie wyjmij ją z obudowy sprężarki. Zapamiętaj lub zrób zdjęcie, jak była podłączona, aby ułatwić montaż.

Unikaj pułapek: Najczęstsze problemy podczas demontażu

Nawet doświadczeni majsterkowicze mogą napotkać trudności. Oto kilka typowych problemów i moje wskazówki, jak sobie z nimi radzić:

• Co zrobić, gdy tarcza sprzęgła nie chce zejść?

  Jeśli tarcza jest mocno zapieczona, upewnij się, że używasz odpowiedniego ściągacza i że jest on prawidłowo zamocowany. Czasem delikatne podgrzanie tarczy (np. opalarką, ale z dużą ostrożnością, aby nie uszkodzić uszczelnień sprężarki) może pomóc w rozszerzeniu metalu. Możesz też spróbować nanieść preparat penetrujący i odczekać. Nigdy nie używaj nadmiernej siły, która może uszkodzić wał sprężarki lub samą tarczę.

• Jak nie uszkodzić delikatnych elementów kompresora?

  Sprężarka klimatyzacji to precyzyjne urządzenie. Unikaj uderzania w nią młotkiem, podważania uszczelnień czy gwintów. Zawsze używaj narzędzi przeznaczonych do danej czynności. Jeśli masz wątpliwości, lepiej zatrzymać się i poszukać dodatkowych informacji lub schematów dla konkretnego modelu sprężarki.

• Zgubione podkładki regulacyjne?

  Podczas demontażu tarczy sprzęgłowej, a czasem i koła pasowego, możesz znaleźć małe, cienkie podkładki dystansowe. Są one kluczowe dla prawidłowego ustawienia szczeliny montażowej. Jeśli je zgubisz, będziesz musiał kupić nowy zestaw podkładek regulacyjnych i precyzyjnie ustawić szczelinę od nowa. Zawsze miej pod ręką mały pojemnik na wszystkie drobne elementy, aby nic się nie zgubiło.

Montaż sprzęgła: Idealna szczelina to podstawa

Montaż sprzęgła sprężarki odbywa się w zasadzie w odwrotnej kolejności do demontażu. Jednak kluczowym elementem, który decyduje o prawidłowym działaniu i trwałości sprzęgła, jest precyzyjne ustawienie szczeliny montażowej między tarczą a kołem pasowym. To właśnie na tym etapie najczęściej popełniane są błędy.

1. Czystość to podstawa:

   Przed montażem upewnij się, że wszystkie powierzchnie styku są idealnie czyste i odtłuszczone. Dotyczy to zarówno wału sprężarki, wewnętrznej strony tarczy, jak i powierzchni koła pasowego. Nawet drobne zanieczyszczenia mogą wpłynąć na prawidłowe osadzenie elementów i funkcjonowanie sprzęgła.

2. Ustawianie idealnej szczeliny:

   Prawidłowa szczelina montażowa między tarczą sprzęgłową a kołem pasowym jest absolutnie kluczowa. Zazwyczaj powinna ona wynosić od 0,3 mm do 0,6 mm. Zbyt mała szczelina spowoduje, że sprzęgło będzie "ciągnąć" nawet po wyłączeniu klimatyzacji, prowadząc do szybkiego zużycia łożyska i tarczy, a także przegrzewania się cewki. Zbyt duża szczelina uniemożliwi cewce skuteczne przyciągnięcie tarczy, co spowoduje, że sprężarka nie będzie się załączać lub będzie się ślizgać.

3. Jak prawidłowo użyć szczelinomierza i podkładek dystansowych?

   Po zamontowaniu cewki, koła pasowego i tarczy sprzęgłowej (ale przed dokręceniem śruby centralnej), sprawdź szczelinę za pomocą szczelinomierza. Wsuń listki szczelinomierza w kilku punktach obwodu tarczy. Jeśli szczelina jest zbyt duża, musisz zdjąć tarczę i dodać cienkie podkładki dystansowe (regulacyjne) na wał sprężarki, pod tarczę. Jeśli szczelina jest zbyt mała, musisz usunąć podkładki. Proces ten wymaga cierpliwości i precyzji, ale jest niezbędny do prawidłowego działania układu. Po uzyskaniu optymalnej szczeliny, dokręć śrubę centralną z odpowiednim momentem, pamiętając o zablokowaniu tarczy.

Przeczytaj również: Sprzęgło: Jak używać prawidłowo? Płynna jazda i trwałość!

Kiedy samodzielna wymiana jest opłacalna, a kiedy warto zaufać specjaliście?

Samodzielna wymiana sprzęgła sprężarki klimatyzacji to satysfakcjonujące zadanie, które może przynieść realne oszczędności. Jednak nie zawsze jest to najlepsze rozwiązanie. Istnieją sytuacje, w których warto zaufać profesjonalistom.

• Ocena uszkodzeń: Jeśli po demontażu sprzęgła okaże się, że uszkodzona jest nie tylko jego część, ale również sama sprężarka (np. wycieki, zatarte elementy wewnętrzne, uszkodzony wał), wymiana samego sprzęgła nie rozwiąże problemu. W takim przypadku konieczna będzie wymiana całej sprężarki, co jest bardziej skomplikowanym procesem i często wymaga specjalistycznego sprzętu do obsługi układu chłodniczego.
• Gdy brakuje specjalistycznych narzędzi: Jak już wspomniałem, do demontażu sprzęgła potrzebne są konkretne narzędzia, takie jak ściągacz czy szczypce do Segerów. Jeśli ich nie posiadasz i nie planujesz ich zakupu na przyszłość, próba demontażu "na siłę" może doprowadzić do uszkodzenia drogich elementów. W takiej sytuacji lepiej zlecić pracę warsztatowi, który dysponuje odpowiednim wyposażeniem i doświadczeniem. Pamiętaj, że czasem pozorna oszczędność może prowadzić do znacznie większych kosztów naprawy.
