Dyferencjał, czyli mechanizm różnicowy, to jeden z tych elementów samochodu, o których często zapominamy, dopóki nie zacznie sprawiać problemów. A szkoda, bo to właśnie on jest cichym bohaterem, który umożliwia nam bezpieczne i komfortowe pokonywanie zakrętów. Zrozumienie jego roli i działania to klucz do lepszego poznania swojego pojazdu i docenienia inżynierii, która stoi za każdą płynnie przejechaną trasą.
Dyferencjał to klucz do stabilnej jazdy poznaj jego rolę i typy
- Dyferencjał, czyli mechanizm różnicowy, to przekładnia zębata kompensująca różnice prędkości obrotowych kół na jednej osi, niezbędna do bezpiecznego pokonywania zakrętów.
- Podczas skręcania umożliwia szybsze obracanie się koła zewnętrznego, zapobiegając naprężeniom w układzie napędowym i utracie przyczepności.
- W zależności od napędu (FWD, RWD, 4x4) dyferencjał może być zintegrowany ze skrzynią biegów lub znajdować się na osiach, a w autach 4x4 często występuje także dyferencjał centralny.
- Istnieją różne rodzaje dyferencjałów, od otwartych (najprostszych) po mechanizmy o ograniczonym poślizgu (LSD, "szpera") i blokady dyferencjału, stosowane w autach sportowych i terenowych.
- Awarie dyferencjału objawiają się wyciem, stukami, wibracjami lub wyciekami oleju, a ich zapobieganie wymaga regularnej wymiany oleju.
Czym jest dyferencjał i dlaczego bez niego jazda po łuku byłaby niemożliwa?
Dyferencjał, znany również jako mechanizm różnicowy, to genialna w swojej prostocie przekładnia zębata, której podstawowym zadaniem jest kompensowanie różnicy prędkości obrotowych kół na jednej osi napędowej. Wyobraź sobie, że jedziesz samochodem i pokonujesz zakręt. Koło znajdujące się po zewnętrznej stronie łuku musi pokonać dłuższą drogę niż koło wewnętrzne. Oznacza to, że aby pojazd mógł płynnie skręcić, koło zewnętrzne musi obracać się szybciej niż wewnętrzne. Bez dyferencjału, oba koła na jednej osi obracałyby się z tą samą prędkością, co prowadziłoby do ogromnych naprężeń w układzie napędowym, nadmiernego zużycia opon, a w skrajnych przypadkach nawet do utraty przyczepności i niekontrolowanego poślizgu. To właśnie dyferencjał rozdziela moment obrotowy w taki sposób, aby każde koło mogło obracać się z inną prędkością, zapewniając stabilność i bezpieczeństwo jazdy.
Jak działa dyferencjał? Rozkładamy mechanizm na czynniki pierwsze
Zrozumienie, jak działa dyferencjał, wymaga zajrzenia do jego wnętrza. To fascynująca konstrukcja, która mimo swojej złożoności, opiera się na kilku kluczowych elementach.

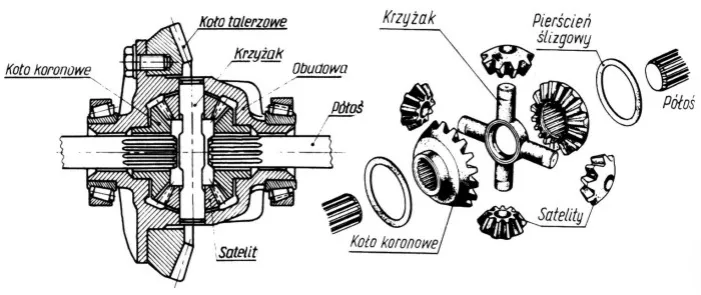

Budowa typowego dyferencjału: satelity, koła koronowe i reszta ekipy
Typowy dyferencjał składa się z kilku podstawowych komponentów. Sercem mechanizmu są koła zębate zazwyczaj dwa, zwane satelitami, które są osadzone na osi obrotowej i mogą swobodnie obracać się wokół niej. Te satelity z kolei zazębiają się z dwoma większymi kołami zębatymi, nazywanymi kołami koronowymi (lub półosiowymi), które są połączone bezpośrednio z półosiami napędowymi prowadzącymi do kół pojazdu. Całość zamknięta jest w obudowie, która jest napędzana przez wał napędowy (w przypadku napędu na tył) lub bezpośrednio przez skrzynię biegów (w przypadku napędu na przód).Magia na zakręcie: co dzieje się wewnątrz dyferencjału, gdy kręcisz kierownicą
Zasada działania dyferencjału jest naprawdę sprytna. Kiedy jedziemy na wprost, oba koła na osi napędowej pokonują taką samą drogę, więc obracają się z taką samą prędkością. W tej sytuacji satelity wewnątrz dyferencjału nie obracają się wokół własnej osi są nieruchome względem obudowy, a cały zestaw kół zębatych obraca się jako jedna całość, przekazując równomiernie moment obrotowy na oba koła. Prawdziwa "magia" zaczyna się jednak na zakręcie. Gdy skręcamy, na przykład w prawo, lewe koło pokonuje dłuższą drogę i musi obracać się szybciej niż prawe. Właśnie wtedy satelity w dyferencjale zaczynają obracać się wokół własnej osi, niczym małe planety. Ten ruch pozwala na to, by jedno koło koronowe (zewnętrzne) przyspieszyło, a drugie (wewnętrzne) zwolniło, jednocześnie nadal przekazując moment obrotowy z silnika. Dzięki temu samochód płynnie i bez oporów pokonuje zakręt.
Gdzie szukać dyferencjału? Różnice w zależności od napędu (FWD, RWD, 4x4)
Lokalizacja dyferencjału w samochodzie zależy ściśle od rodzaju napędu. Warto to wiedzieć, aby lepiej rozumieć konstrukcję swojego auta:
- Napęd na przednią oś (FWD - Front Wheel Drive): W większości samochodów z napędem na przód dyferencjał jest zintegrowany ze skrzynią biegów. Tworzy on jedną całość z przekładnią główną i znajduje się w jej obudowie, tuż obok silnika.
- Napęd na tylną oś (RWD - Rear Wheel Drive): W pojazdach z napędem na tył dyferencjał umieszczony jest w charakterystycznej, często bulwiastej obudowie na środku tylnej osi. Jest on połączony z wałem napędowym, który przekazuje moment obrotowy ze skrzyni biegów.

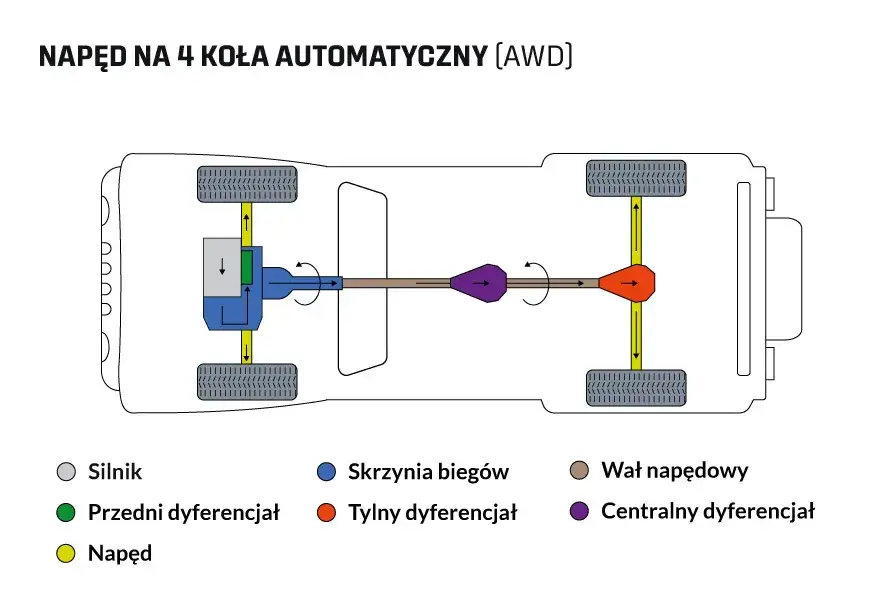

- Napęd na cztery koła (4x4, AWD - All Wheel Drive): Samochody z napędem na cztery koła są najbardziej skomplikowane pod tym względem. Posiadają one zazwyczaj co najmniej dwa dyferencjały jeden na osi przedniej i jeden na osi tylnej. Wiele z nich ma również trzeci, dyferencjał centralny (międzyosiowy), który odpowiada za kompensowanie różnic prędkości obrotowych między samymi osiami (przednią a tylną), co jest kluczowe dla stabilności w zakrętach i na nierównych nawierzchniach.
Różne rodzaje dyferencjałów: od standardu po rozwiązania sportowe
Chociaż podstawowa zasada działania dyferencjału jest wspólna, inżynierowie opracowali wiele jego wariantów, dostosowanych do różnych potrzeb i zastosowań od codziennej jazdy po ekstremalne warunki.
Standard w większości aut: otwarty mechanizm różnicowy i jego największa wada
Najprostszym i jednocześnie najpopularniejszym typem jest otwarty mechanizm różnicowy. To właśnie on znajduje się w zdecydowanej większości samochodów osobowych, które spotykamy na drogach. Jest on skuteczny w normalnych warunkach, gdy oba koła mają dobrą przyczepność. Niestety, ma on jedną, znaczącą wadę. W sytuacji, gdy jedno z kół na osi napędowej traci przyczepność na przykład wpadnie w błoto, na lód, czy uniesie się w powietrze otwarty dyferencjał przekazuje cały moment obrotowy właśnie na to, ślizgające się koło. Koło o dobrej przyczepności przestaje być napędzane, a pojazd może zostać unieruchomiony, mimo że silnik pracuje i kręci się tylko jedno koło.
Lepsza trakcja i sportowe zacięcie: czym jest "szpera" (LSD)?
Aby zaradzić wadom otwartego dyferencjału, szczególnie w autach sportowych, terenowych czy o wysokich osiągach, opracowano mechanizmy o ograniczonym poślizgu (LSD Limited Slip Differential), potocznie nazywane "szperą". Ich głównym celem jest poprawa trakcji poprzez ograniczenie różnicy prędkości obrotowych między kołami na tej samej osi. Gdy jedno koło zaczyna tracić przyczepność, "szpera" w pewnym stopniu blokuje mechanizm, przekazując część momentu obrotowego na koło, które ma lepszą przyczepność. Dzięki temu samochód jest w stanie skuteczniej przenieść moc na drogę, poprawiając przyspieszenie, stabilność w zakrętach i zdolność do pokonywania trudniejszego terenu.
Torsen, płytkowa, wiskotyczna co kryje się za tymi nazwami?
Wśród mechanizmów LSD wyróżnia się kilka popularnych typów, z których każdy ma swoją specyfikę:
- Torsen: To mechaniczny mechanizm różnicowy, który wykorzystuje specjalne przekładnie ślimakowe. Działa on proporcjonalnie, rozdzielając moment obrotowy w zależności od oporu, jaki stawiają koła. Jest to rozwiązanie bardzo precyzyjne i trwałe, często spotykane w samochodach sportowych i niektórych SUV-ach.
- Mechanizmy cierne płytkowe: Wykorzystują zestaw tarcz ciernych i sprężyn. Gdy powstaje różnica prędkości kół, tarcze te ściskają się, generując opór i ograniczając poślizg. Ich stopień blokowania można często regulować, co czyni je popularnym wyborem w motorsporcie.
- Mechanizmy wiskotyczne: Wykorzystują specjalny płyn silikonowy, który pod wpływem różnicy prędkości kół nagrzewa się i gęstnieje, powodując zablokowanie mechanizmu. Są one płynniejsze w działaniu, ale mogą być mniej skuteczne w ekstremalnych warunkach.
Elektroniczni pomocnicy: jak działają systemy typu EDS?
W nowoczesnych samochodach, zwłaszcza tych z otwartymi dyferencjałami, często spotykamy systemy elektroniczne, które w pewnym stopniu symulują działanie blokady dyferencjału. Mowa tu o elektronicznej blokadzie dyferencjału (EDL - Electronic Differential Lock lub EDS - Elektronische Differentialsperre). System ten, wykorzystując czujniki ABS/ESP, monitoruje prędkość obrotową każdego koła. Jeśli jedno z kół zaczyna tracić przyczepność i obracać się znacznie szybciej niż drugie, system EDS automatycznie i selektywnie przyhamowuje to ślizgające się koło. Dzięki temu moment obrotowy jest przekazywany na koło o lepszej przyczepności, co pozwala pojazdowi ruszyć z miejsca lub kontynuować jazdę w trudniejszych warunkach. To sprytne i efektywne rozwiązanie, które poprawia trakcję bez konieczności stosowania skomplikowanych i drogich mechanicznych blokad.
Dyferencjał do zadań specjalnych: wszystko o blokadzie mechanizmu
Kiedy mówimy o dyferencjale do zadań specjalnych, zazwyczaj mamy na myśli pełną blokadę mechanizmu różnicowego. To rozwiązanie, które zmienia zasady gry w trudnym terenie, ale wymaga świadomego użycia.
Kiedy standard to za mało? Rola blokady w autach terenowych
W autach terenowych, gdzie priorytetem jest maksymalna trakcja w ekstremalnych warunkach, standardowy otwarty dyferencjał często okazuje się niewystarczający. Wyobraź sobie sytuację, w której jedno koło wpadło w głębokie błoto, a drugie stoi na twardym gruncie. Otwarty dyferencjał przekazałby całą moc na to ślizgające się koło, unieruchamiając pojazd. Właśnie w takich momentach niezbędna jest blokada dyferencjału. Jej rola polega na tym, że po włączeniu, mechanicznie spina ona oba koła osi napędowej, zmuszając je do obracania się z tą samą prędkością. Dzięki temu, nawet jeśli jedno koło nie ma przyczepności, drugie, które ją ma, nadal otrzymuje moment obrotowy i może wyciągnąć pojazd z opresji. To kluczowa funkcja dla każdego, kto poważnie myśli o jeździe w terenie.

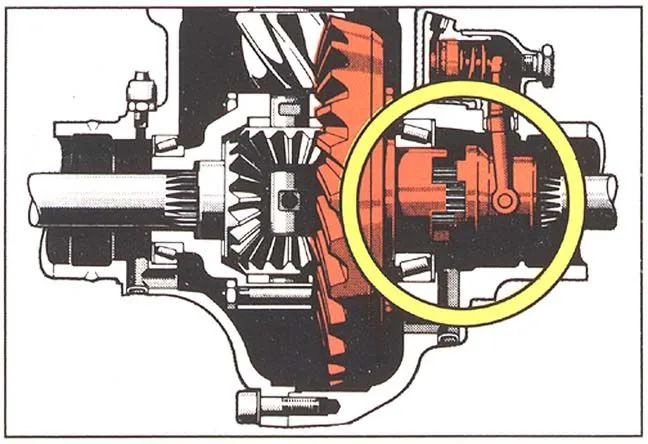

Jak działa i kiedy używać blokady, aby nie uszkodzić napędu?
Zasada działania blokady dyferencjału jest prosta: po jej aktywacji (zazwyczaj za pomocą przycisku lub dźwigni w kabinie), wewnętrzne elementy dyferencjału są mechanicznie łączone, co sprawia, że oba koła na osi obracają się z dokładnie tą samą prędkością, niezależnie od różnic w przyczepności. Jest to niezwykle skuteczne na grząskim terenie, piasku, błocie czy śniegu. Jednakże, kluczowe jest, aby pamiętać o tym, że blokady dyferencjału należy używać wyłącznie w warunkach niskiej przyczepności. Używanie blokady na twardej, przyczepnej nawierzchni (np. na asfalcie) jest bardzo ryzykowne i może prowadzić do poważnego uszkodzenia układu napędowego półosi, dyferencjału, a nawet skrzyni biegów. Podczas skręcania na przyczepnej nawierzchni z zablokowanym dyferencjałem, koła nie mogą obracać się z różnymi prędkościami, co powoduje ogromne naprężenia, szarpanie i szybkie zużycie elementów. Zawsze należy ją wyłączyć po wyjechaniu z trudnego terenu.
Kontrowersyjna modyfikacja: na czym polega spawanie dyferencjału i dlaczego to zły pomysł na co dzień?
W świecie amatorskiego driftu i niektórych modyfikacji off-road, można spotkać się z kontrowersyjną praktyką, jaką jest spawanie dyferencjału. Polega ona na permanentnym zespawaniu wewnętrznych elementów mechanizmu różnicowego, tak aby oba koła na osi były na stałe ze sobą połączone i zawsze obracały się z tą samą prędkością. Celem tej modyfikacji jest ułatwienie wprowadzania i kontrolowania poślizgu w drifcie, ponieważ samochód staje się bardziej przewidywalny w nadsterowności. Niestety, w codziennej jeździe spawany dyferencjał to bardzo zły pomysł. Po pierwsze, czyni pojazd niebezpiecznym na zakrętach samochód będzie szarpał, a w skrajnych przypadkach może nawet stracić przyczepność. Po drugie, prowadzi to do ekstremalnie szybkiego zużycia opon, które są nieustannie "szorowane" po asfalcie. Po trzecie, generuje to ogromne obciążenia dla całego układu napędowego, skracając żywotność półosi, przegubów, a nawet skrzyni biegów. Zdecydowanie odradzam takie modyfikacje w samochodach przeznaczonych do normalnej eksploatacji.
Gdy dyferencjał zaczyna niedomagać: sygnały ostrzegawcze
Jak każdy element mechaniczny, dyferencjał nie jest wieczny i z czasem może ulec zużyciu lub uszkodzeniu. Na szczęście, zazwyczaj daje o sobie znać, zanim dojdzie do poważnej awarii. Kluczem jest umiejętność rozpoznania tych sygnałów.
Dźwięki, których nie chcesz słyszeć: wycie, stuki i metaliczne zgrzyty
- Głośne wycie lub huczenie: To jeden z najczęstszych objawów zużycia dyferencjału. Dźwięk ten zazwyczaj nasila się wraz ze wzrostem prędkości lub podczas przyspieszania. Może wskazywać na zużycie łożysk lub kół zębatych wewnątrz mechanizmu.
- Stuki lub pukanie: Jeśli słyszysz pojedyncze stuki, szczególnie przy ruszaniu, zmianie biegów (szczególnie z P na D lub z D na R) lub podczas gwałtownego przyspieszania/zwalniania, może to świadczyć o luzach w dyferencjale, np. na wałku atakującym lub w satelitach.
- Metaliczne zgrzyty: To już bardzo poważny sygnał, często świadczący o znacznym uszkodzeniu kół zębatych, braku smarowania lub obecności metalowych opiłków w oleju. Taki dźwięk wymaga natychmiastowej interwencji.
Wibracje, szarpanie i problemy z prowadzeniem co powinno Cię zaniepokoić?
- Wibracje: Uszkodzony dyferencjał może generować wibracje, które przenoszą się na nadwozie pojazdu, a nawet na kierownicę. Mogą być one odczuwalne przy określonych prędkościach i nasilać się pod obciążeniem.
- Szarpanie pojazdu na zakrętach: Jeśli podczas pokonywania zakrętów czujesz, że samochód szarpie, "blokuje się" lub stawia opór, jest to wyraźny sygnał, że dyferencjał nie spełnia swojej funkcji, czyli nie kompensuje różnic prędkości kół.
Wyciek oleju ostatni dzwonek na wizytę u mechanika
Ostatnim, ale równie ważnym objawem, który powinien natychmiast zaalarmować każdego kierowcę, jest wyciek oleju z obudowy dyferencjału. Olej jest kluczowy dla smarowania i chłodzenia pracujących w nim kół zębatych i łożysk. Nawet niewielki wyciek, jeśli nie zostanie szybko usunięty, może doprowadzić do znacznego obniżenia poziomu oleju, co w konsekwencji prowadzi do przegrzewania się i przyspieszonego zużycia, a w końcu do zatarcia mechanizmu. Jeśli zauważysz plamy oleju pod samochodem w okolicach osi napędowej, niezwłocznie udaj się do mechanika. To naprawdę ostatni dzwonek, aby uniknąć znacznie droższej naprawy.
Jak dbać o dyferencjał, by służył latami? Kluczowe zasady
Dyferencjał, choć jest elementem wytrzymałym, wymaga odpowiedniej troski, aby służył nam bezawaryjnie przez wiele lat. Kluczem do jego długiej żywotności jest właściwa konserwacja.
Olej w dyferencjale: dlaczego jego wymiana jest tak ważna?
Podobnie jak w silniku czy skrzyni biegów, olej w dyferencjale pełni funkcje smarujące, chłodzące i ochronne. Pracujące pod dużym obciążeniem koła zębate i łożyska generują wysokie temperatury i tarcie, a olej zapobiega ich przegrzewaniu i zużyciu. Z czasem olej traci swoje właściwości, gromadzą się w nim opiłki metalu pochodzące z naturalnego zużycia elementów, a jego lepkość ulega zmianie. Zaniedbanie regularnej wymiany oleju to prosta droga do przyspieszonego zużycia, hałasu i w końcu do kosztownej awarii dyferencjału. To jedna z tych rzeczy, na których naprawdę nie warto oszczędzać.Co ile kilometrów należy wymieniać olej i jaki rodzaj wybrać?
Zalecane interwały wymiany oleju w dyferencjale mogą się różnić w zależności od producenta pojazdu i typu dyferencjału, ale zazwyczaj oscylują w granicach 40 000 do 100 000 kilometrów. W przypadku aut eksploatowanych w trudnych warunkach (jazda terenowa, holowanie ciężkich przyczep, sportowa jazda) interwały te powinny być skrócone. Niezwykle ważne jest również stosowanie oleju o specyfikacji zgodnej z zaleceniami producenta samochodu. Dyferencjały, zwłaszcza te z ograniczonym poślizgiem (LSD), często wymagają specjalnych olejów z dodatkami modyfikującymi tarcie. Użycie niewłaściwego oleju może nie tylko pogorszyć działanie mechanizmu, ale również doprowadzić do jego uszkodzenia.Przeczytaj również: Dyfer z blokadą: Zwiększ możliwości auta! Wybór, montaż, koszty
Naprawa czy wymiana? Co warto wiedzieć o kosztach serwisu dyferencjału
Niestety, awaria dyferencjału to zazwyczaj spory wydatek. Naprawa tego podzespołu jest skomplikowana, wymaga specjalistycznych narzędzi i wiedzy, a części zamienne (koła zębate, łożyska) są drogie. Często okazuje się, że koszt samej naprawy jest na tyle wysoki, że bardziej opłacalna staje się wymiana całego podzespołu na nowy lub regenerowany. Dlatego tak ważne jest dbanie o dyferencjał poprzez regularną wymianę oleju i reagowanie na pierwsze sygnały ostrzegawcze. Profilaktyka w tym przypadku naprawdę się opłaca i pozwala uniknąć znacznie większych wydatków w przyszłości.
