Regulowany dyferencjał centralny: Jak działa i czy warto?

W świecie motoryzacji, gdzie granice możliwości pojazdów są nieustannie przesuwane, pojawiają się rozwiązania techniczne, które rewolucjonizują sposób, w jaki samochody radzą sobie z wyzwaniami trakcji i dynamiki jazdy. Jednym z takich kluczowych elementów jest regulowany dyferencjał centralny zaawansowany mechanizm, który pozwala na precyzyjną kontrolę nad rozdziałem momentu obrotowego między osiami, znacząco poprawiając właściwości jezdne pojazdów z napędem 4x4. W tym artykule, jako Antoni Sadowski, postaram się szczegółowo wyjaśnić jego działanie, rodzaje oraz zastosowania, aby każdy entuzjasta motoryzacji mógł zrozumieć jego prawdziwą wartość.

Regulowany dyferencjał centralny: zaawansowana kontrola napędu 4x4

Regulowany dyferencjał centralny, często określany również jako aktywny dyferencjał centralny (ACD), stanowi szczyt inżynierii w dziedzinie układów napędowych 4x4. To zaawansowany element, który umożliwia dynamiczną, a co najważniejsze, kontrolowaną zmianę rozdziału momentu obrotowego pomiędzy przednią a tylną osią pojazdu. W przeciwieństwie do tradycyjnych, stałych mechanizmów różnicowych, takich jak na przykład popularny Torsen, który działa czysto mechanicznie i reaguje na różnicę momentu obrotowego, aktywny dyferencjał wprowadza do gry elektronikę i często hydraulikę. To właśnie dzięki nim możliwe jest aktywne sterowanie stopniem "zblokowania" lub "spięcia" międzyosiowego.

Różnica w stosunku do systemów dołączanych, takich jak Haldex, jest fundamentalna. Haldex zazwyczaj domyślnie napędza jedną oś, dołączając drugą dopiero w momencie wykrycia uślizgu. Aktywny dyferencjał centralny natomiast, w swojej istocie, jest częścią stałego napędu na cztery koła, ale z możliwością inteligentnej i natychmiastowej modyfikacji jego charakterystyki. To pozwala na znacznie szybszą i bardziej precyzyjną reakcję na zmieniające się warunki drogowe oraz styl jazdy kierowcy.

Ewolucja tego rozwiązania jest fascynująca. Początkowo, proste mechanizmy różnicowe miały za zadanie jedynie wyrównywać prędkości obrotowe kół na zakrętach. Z czasem pojawiły się mechanizmy o ograniczonym poślizgu (LSD), które w pewnym stopniu poprawiały trakcję. Jednak dopiero wprowadzenie elektronicznego sterowania i integracja z innymi systemami pojazdu (takimi jak ABS, kontrola trakcji, czy nawet systemy zarządzania silnikiem) pozwoliły na stworzenie prawdziwie regulowanych dyferencjałów. To właśnie one dają kierowcy, a co ważniejsze komputerowi sterującemu niemal pełną kontrolę nad charakterystyką napędu 4x4, umożliwiając dostosowanie go do każdej sytuacji na drodze czy torze.

Jak działa aktywny centralny dyferencjał? Mechanizmy i elektronika

Zrozumienie działania aktywnego dyferencjału centralnego wymaga spojrzenia na dwa kluczowe elementy: mechaniczny i elektroniczny. Sercem każdego regulowanego dyferencjału jest zazwyczaj sprzęgło wielopłytkowe (LSD). To właśnie ono odpowiada za regulację stopnia blokady międzyosiowej. Wyobraźmy sobie zestaw tarcz ciernych, podobnych do tych w manualnej skrzyni biegów, które mogą być ściskane z różną siłą. Im mocniej sprzęgło jest zaciśnięte, tym bardziej osie przednia i tylna są ze sobą "spięte", co oznacza, że moment obrotowy jest rozdzielany w bardziej sztywny sposób, zbliżony do blokady. Z kolei rozluźnienie sprzęgła pozwala osiom na większą swobodę, co jest korzystne na przykład podczas manewrowania na parkingu.

Rolę "mózgu" w tym systemie pełni elektroniczna jednostka sterująca (ECU). To ona zbiera dane z niezliczonych czujników rozmieszczonych w całym pojeździe. Do najważniejszych z nich należą:

• Czujniki prędkości obrotowej kół: monitorują uślizg poszczególnych kół.
• Czujnik położenia przepustnicy: informuje o zapotrzebowaniu na moc.
• Czujnik kąta skrętu kierownicy: dostarcza danych o intencjach kierowcy.
• Czujniki przyspieszenia poprzecznego i wzdłużnego: mierzą siły działające na pojazd.
• Czujnik ciśnienia w układzie hamulcowym: wskazuje na aktywność hamulców.

Na podstawie tych danych, ECU w ułamku sekundy oblicza optymalny stopień spięcia sprzęgła wielopłytkowego. Sterowanie sprzęgłem odbywa się najczęściej hydraulicznie pompa hydrauliczna generuje ciśnienie, które dociska tarcze sprzęgła. Dzięki temu system może dynamicznie zmieniać charakterystykę rozdziału momentu obrotowego, np. przenosząc więcej mocy na oś, która ma w danej chwili lepszą przyczepność, lub "otwierając" dyferencjał, aby ułatwić skręcanie.

Wiele systemów oferuje również kierowcy możliwość wyboru różnych trybów pracy, co pozwala na dalsze dostosowanie zachowania samochodu. Na przykład, tryb "sportowy" może utrzymywać dyferencjał bardziej spięty, aby zapewnić maksymalną trakcję i precyzję prowadzenia, podczas gdy tryb "śnieg" może dążyć do równomiernego rozdziału momentu obrotowego 50:50, aby zapobiec poślizgom. To właśnie ta możliwość aktywnej regulacji sprawia, że regulowany dyferencjał centralny jest tak cenionym rozwiązaniem w samochodach sportowych i terenowych.

Najsłynniejsze systemy: DCCD w Subaru i ACD w Mitsubishi

Kiedy mówimy o regulowanych dyferencjałach centralnych, dwie nazwy natychmiast przychodzą na myśl: Subaru i Mitsubishi. To właśnie te japońskie marki w swoich kultowych modelach WRX STI i Lancer Evolution doprowadziły to rozwiązanie do perfekcji, oferując kierowcom niespotykaną kontrolę nad napędem 4x4.

DCCD w Subaru

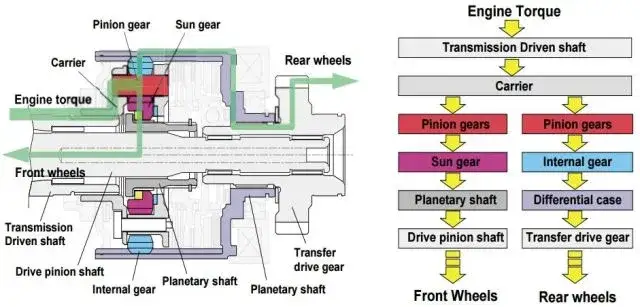

System DCCD (Driver's Control Centre Differential) w Subaru to prawdziwa legenda wśród entuzjastów sportowej jazdy. Jego budowa jest wyjątkowa: łączy w sobie planetarny mechanizm różnicowy z elektronicznie sterowanym sprzęgłem wielopłytkowym o ograniczonym poślizgu (LSD). Planetarny mechanizm różnicowy odpowiada za nominalny, asymetryczny rozdział momentu obrotowego, który w zależności od generacji wynosił np. 41:59 lub 35:65 na korzyść tylnej osi. Taki domyślny rozdział sprawia, że samochód jest bardziej zwinny i ma tendencję do lekkiej nadsterowności, co jest pożądane w sporcie motorowym.

• Budowa: Planetarny mechanizm różnicowy zapewnia asymetryczny rozdział momentu obrotowego, natomiast elektronicznie sterowane sprzęgło wielopłytkowe LSD pozwala na płynną regulację stopnia blokady.
• Nominalny rozdział: Zazwyczaj 41:59 lub 35:65 (przód:tył), co sprzyja zwinności i sportowemu prowadzeniu.
• Tryby pracy:
  • Manualny: Kierowca może ręcznie regulować stopień spięcia dyferencjału za pomocą pokrętła lub przycisków, od całkowicie otwartego (minimalne spięcie) do w pełni zablokowanego (50:50).
    • Otwarty: Maksymalna swoboda dla osi, ułatwia manewrowanie, ale zmniejsza trakcję. Sprzyja nadsterowności.
    • Zablokowany: Sztywny rozdział 50:50, maksymalna trakcja w trudnych warunkach (śnieg, błoto), ale może powodować podsterowność na suchym asfalcie.
  • Automatyczny: System samoczynnie dostosowuje spięcie dyferencjału na podstawie danych z czujników (prędkość, kąt skrętu, położenie przepustnicy, przyspieszenia). Często dostępne są różne profile automatyczne (np. "Auto", "Auto+", "Auto-"), które zmieniają priorytety systemu od bardziej otwartego (Auto-) po bardziej spięty (Auto+).
• Wpływ na prowadzenie: Regulacja DCCD pozwala kierowcy zmieniać charakterystykę pojazdu od bardziej nadsterownej (dyferencjał otwarty, więcej mocy na tył) do bardziej neutralnej lub podsterownej (dyferencjał spięty, równomierniejszy rozdział).

Przeczytaj również: Dyferencjał BMW E60: Diagnoza, serwis, naprawa poradnik eksperta

ACD i S-AWC w Mitsubishi

Mitsubishi Lancer Evolution to kolejny symbol zaawansowanego napędu 4x4, a jego sercem jest system ACD (Active Center Differential), będący kluczowym elementem kompleksowego systemu S-AWC (Super All-Wheel Control). ACD działa na zasadzie hydraulicznie sterowanego sprzęgła wielotarczowego, które precyzyjnie reguluje stopień blokady międzyosiowego mechanizmu różnicowego. W przeciwieństwie do DCCD, ACD jest zawsze sterowane elektronicznie, choć kierowca ma wpływ na jego ogólną charakterystykę poprzez wybór trybów jazdy.

• Budowa: Hydraulicznie sterowane sprzęgło wielotarczowe, które aktywnie kontroluje stopień blokady centralnego dyferencjału.
• Integracja: Jest integralną częścią systemu S-AWC (Super All-Wheel Control), który obejmuje również aktywny tylny dyferencjał AYC (Active Yaw Control) i system kontroli trakcji/stabilności.
• Tryby pracy: System oferuje predefiniowane tryby, które optymalizują trakcję i zachowanie pojazdu do aktualnej nawierzchni:
  • Tarmac (asfalt): Minimalne spięcie dyferencjału dla maksymalnej zwinności i precyzji na suchej nawierzchni.
  • Gravel (szuter): Zwiększone spięcie dla lepszej trakcji i stabilności na luźnych nawierzchniach.
  • Snow (śnieg): Największe spięcie dyferencjału, aby zapewnić maksymalną przyczepność i stabilność w warunkach bardzo niskiej przyczepności.
• Synergia z AYC: ACD często współpracuje z tylnym aktywnym dyferencjałem AYC (Active Yaw Control), który rozdziela moment obrotowy również pomiędzy tylnymi kołami. Ta synergia pozwala na jeszcze precyzyjniejsze sterowanie wektorem momentu obrotowego, co znacząco poprawia zdolność pojazdu do skręcania i stabilność.

Regulowany dyferencjał a inne napędy 4x4: porównanie rozwiązań

Aby w pełni docenić zaawansowanie regulowanego dyferencjału centralnego, warto zestawić go z innymi popularnymi systemami napędu na cztery koła. Każde z tych rozwiązań ma swoje unikalne cechy, zalety i wady, które determinują ich przeznaczenie i charakterystykę prowadzenia.

System	Zasada działania	Kluczowe cechy	Zalety	Wady
Regulowany dyferencjał centralny (np. DCCD, ACD)	Mechanizm różnicowy połączony z elektronicznie/hydraulicznie sterowanym sprzęgłem wielopłytkowym, regulującym stopień blokady między osiami.	Aktywna, dynamiczna kontrola rozdziału momentu obrotowego. Możliwość wyboru trybów jazdy/ręcznej regulacji.	Precyzyjna kontrola nad pojazdem, maksymalizacja trakcji w każdych warunkach, wszechstronność, poprawa osiągów.	Złożoność konstrukcji, potencjalnie wyższe koszty produkcji i serwisowania, większa masa.
Torsen	Czysto mechaniczny, samoblokujący mechanizm różnicowy bazujący na przekładni ślimakowej. Reaguje na różnicę momentu obrotowego.	Działa wyłącznie mechanicznie, bez elektroniki. Reaguje na obciążenie, a nie na uślizg. Stały rozdział momentu obrotowego.	Niezwykła trwałość i niezawodność, natychmiastowa reakcja, przewidywalne działanie, brak elektroniki do awarii.	Brak możliwości regulacji przez kierowcę, nie działa, gdy jedno z kół całkowicie straci przyczepność (np. wisi w powietrzu).
Haldex	Dołączany napęd na cztery koła. Domyślnie napędza jedną oś (zazwyczaj przednią), dołączając drugą za pomocą elektronicznie sterowanego sprzęgła wielopłytkowego w razie uślizgu.	Reaguje na uślizg kół osi napędzanej. Lekka konstrukcja, niższe zużycie paliwa.	Niskie koszty produkcji, mniejsza masa, niższe zużycie paliwa, kompaktowa budowa.	Potencjalnie wolniejsza reakcja niż w stałych napędach, domyślnie napęd na jedną oś, nie zawsze tak precyzyjny jak aktywne dyferencjały.
Sprzęgło wiskotyczne	Prostsze rozwiązanie, gdzie wzrost różnicy prędkości obrotowej między osiami powoduje podgrzanie oleju silikonowego, wzrost jego lepkości i "spięcie" osi.	Pasywne, samoczynne działanie. Brak elektroniki.	Prosta i tania konstrukcja, bezobsługowe (w teorii).	Zauważalne opóźnienie w działaniu, mniejsza skuteczność, podatność na przegrzewanie się, brak kontroli.

Jak widać z powyższego porównania, regulowany dyferencjał centralny wyróżnia się przede wszystkim aktywną kontrolą i możliwością dostosowania. Podczas gdy Torsen jest mechanicznie genialny, ale statyczny, a Haldex "dołącza" napęd, aktywny dyferencjał pozwala na dynamiczne zarządzanie siłą napędową w czasie rzeczywistym, co jest jego największą przewagą. Sprzęgło wiskotyczne, choć proste, jest rozwiązaniem najmniej efektywnym i najwolniej reagującym.

Dla kogo regulowany dyferencjał centralny? Zalety i wyzwania

Regulowany dyferencjał centralny to rozwiązanie, które nie jest dla każdego, ale dla pewnej grupy kierowców i w określonych warunkach staje się absolutnie bezcenne. Przede wszystkim, jest to system stworzony dla entuzjastów sportowej jazdy, kierowców rajdowych oraz tych, którzy cenią sobie precyzję i maksymalną kontrolę nad pojazdem. Na torze wyścigowym, gdzie liczy się każda milisekunda i każdy centymetr toru jazdy, możliwość dostosowania charakterystyki napędu do specyfiki zakrętu, a nawet do zużycia opon, daje ogromną przewagę. Podobnie na krętych drogach, regulowany dyferencjał pozwala na optymalne przeniesienie mocy na asfalt, minimalizując uślizgi i zwiększając prędkość w zakrętach.

Nie można jednak zapominać o jego zaletach w trudnych warunkach pogodowych. Na śniegu, lodzie czy mokrej nawierzchni, gdzie przyczepność jest na wagę złota, zdolność systemu do błyskawicznego przenoszenia momentu obrotowego na oś o lepszej trakcji jest nieoceniona. To właśnie dzięki temu samochody takie jak Subaru WRX STI czy Mitsubishi Lancer Evolution zyskały reputację maszyn niezwykle skutecznych w każdych warunkach, zapewniając kierowcy poczucie bezpieczeństwa i kontroli, nawet gdy inni zmagają się z utratą przyczepności.

Podsumowując, kluczowe zalety regulowanego dyferencjału centralnego to:

• Precyzyjna kontrola: Kierowca ma wpływ na zachowanie pojazdu, dostosowując je do własnych preferencji i warunków.
• Maksymalizacja trakcji: System błyskawicznie reaguje na uślizg, przenosząc moc tam, gdzie jest potrzebna.
• Wszechstronność: Jeden samochód może mieć różne "charaktery" w zależności od wybranego trybu, od zwinnego sportowca po pewny pojazd na śnieg.
• Poprawa osiągów: Szybsze pokonywanie zakrętów, efektywniejsze przyspieszanie i lepsza stabilność.

Jednak, jak każde zaawansowane rozwiązanie, regulowany dyferencjał centralny wiąże się również z pewnymi wyzwaniami i wadami. Najbardziej oczywistą jest złożoność konstrukcji. Więcej ruchomych części, czujników, elektroniki i hydrauliki oznacza potencjalnie wyższe koszty produkcji, a co za tym idzie wyższą cenę zakupu pojazdu. Ponadto, serwisowanie takiego systemu jest bardziej skomplikowane i droższe niż w przypadku prostych mechanizmów. Wymiana oleju w dyferencjale, kontrola sprzęgła czy ewentualne naprawy mogą znacząco obciążyć portfel właściciela.

Pojawia się też pytanie, czy różnica w prowadzeniu jest odczuwalna podczas codziennej, spokojnej jazdy po mieście. Moje doświadczenie podpowiada, że dla przeciętnego kierowcy, który nie wykorzystuje pełnego potencjału samochodu, różnice mogą być subtelne. Owszem, samochód z aktywnym dyferencjałem zawsze będzie oferował pewniejszą trakcję, ale jego prawdziwe zalety ujawniają się dopiero przy dynamicznej jeździe, na granicy przyczepności. Dla kogoś, kto głównie dojeżdża do pracy, prostszy system 4x4 może być wystarczający, a oszczędności na serwisie bardziej odczuwalne. Mimo to, dla prawdziwego pasjonata, świadomość posiadania tak zaawansowanej technologii pod maską jest wartością samą w sobie.
