Jak ustawić sprzęgło C-360? 4mm i 10mm dla płynnej pracy!

Regulacja sprzęgła w Ursusie C-360 to jedna z kluczowych czynności serwisowych, która ma fundamentalne znaczenie dla płynnej i efektywnej pracy ciągnika. W tym szczegółowym poradniku pokażę Ci, jak krok po kroku wyregulować sprzęgło, aby zapewnić optymalne przeniesienie napędu, uniknąć kosztownych awarii i cieszyć się komfortową jazdą. Prawidłowo ustawione sprzęgło to gwarancja długiej żywotności podzespołów i oszczędność Twoich pieniędzy.

Z mojego doświadczenia wynika, że prawidłowe ustawienie sprzęgła w Ursusie C-360 jest absolutnie kluczowe dla ogólnej kondycji i funkcjonalności ciągnika. To nie tylko kwestia komfortu pracy, ale przede wszystkim trwałości całego układu napędowego. Źle wyregulowane sprzęgło może prowadzić do przyspieszonego zużycia tarcz, łożysk, a nawet skrzyni biegów, generując niepotrzebne koszty i przestoje w pracy. Płynne ruszanie, precyzyjna zmiana biegów i efektywne wykorzystanie mocy silnika to wszystko zależy od właściwej regulacji.

Objawy nieprawidłowo wyregulowanego sprzęgła

Zanim przystąpisz do regulacji, warto wiedzieć, jakie sygnały wysyła ciągnik, gdy sprzęgło nie pracuje prawidłowo. Rozpoznanie tych objawów pomoże Ci trafnie zdiagnozować problem i podjąć odpowiednie kroki.

• Trudności ze zmianą biegów lub zgrzytanie: Jeśli podczas próby zmiany biegu słyszysz zgrzytanie lub masz problem z jego wrzuceniem, najprawdopodobniej sprzęgło nie rozłącza napędu w pełni. Często jest to spowodowane zbyt małym luzem na łapkach I stopnia.
• Ślizganie się sprzęgła: Ciągnik nie przyspiesza adekwatnie do obrotów silnika, zwłaszcza pod obciążeniem, a obroty silnika rosną, ale prędkość ciągnika nie. To klasyczny objaw ślizgającego się sprzęgła, który może być wynikiem zużycia tarczy lub braku odpowiedniego luzu na pedale sprzęgła.
• Szarpanie przy ruszaniu: Kiedy ruszasz ciągnikiem, odczuwasz nieprzyjemne szarpanie zamiast płynnego startu. W większości przypadków jest to efekt nierównego ustawienia łapek wyciskowych, przez co tarcza nie jest dociskana równomiernie.
• Ciągnik jedzie po wciśnięciu pedału sprzęgła: To poważny sygnał, wskazujący na całkowity brak rozłączania napędu. Może to być spowodowane błędną regulacją lub poważniejszą awarią mechaniczną, wymagającą natychmiastowej interwencji.

Korzyści z regularnej kontroli i regulacji

Regularna kontrola i regulacja sprzęgła to inwestycja, która się zwraca. Przede wszystkim znacząco wydłużasz żywotność wszystkich współpracujących podzespołów, takich jak tarcze, docisk, łożysko wyciskowe czy nawet elementy skrzyni biegów. Dzięki temu zapobiegasz poważnym i kosztownym awariom, które mogłyby unieruchomić ciągnik w najmniej odpowiednim momencie. Co więcej, prawidłowo wyregulowane sprzęgło zapewnia komfort pracy, płynną jazdę i efektywne wykorzystanie mocy silnika, co przekłada się na lepszą wydajność w polu.

Przygotowanie do regulacji i niezbędne narzędzia

Zanim zabierzesz się do pracy, pamiętaj o bezpieczeństwie i odpowiednim przygotowaniu. Upewnij się, że ciągnik jest unieruchomiony, a silnik wyłączony. Przygotuj sobie czyste miejsce pracy i wszystkie niezbędne narzędzia. Precyzja w tej operacji jest kluczowa, więc warto mieć wszystko pod ręką.

• Klucze płaskie i oczkowe: Najczęściej potrzebne będą klucze w rozmiarach 13 mm (do kontrowania śrub regulacyjnych), 17 mm i 19 mm.
• Śrubokręt: Do demontażu pokrywy rewizyjnej.
• Latarka: Aby dobrze oświetlić miejsce pracy pod ciągnikiem.
• Przyrządy pomiarowe do luzów: To absolutny must-have. Możesz je kupić lub wykonać samodzielnie z kawałka płaskownika lub blachy o grubości 4 mm i 10 mm. Muszą być precyzyjne, ponieważ od nich zależy dokładność regulacji.
• Miernik szczelinomierz (opcjonalnie): Jeśli masz, przyda się do weryfikacji luzów.
• Szczotka druciana i odtłuszczacz: Do wyczyszczenia mechanizmu przed regulacją.

Szczegółowy poradnik regulacji sprzęgła dwustopniowego

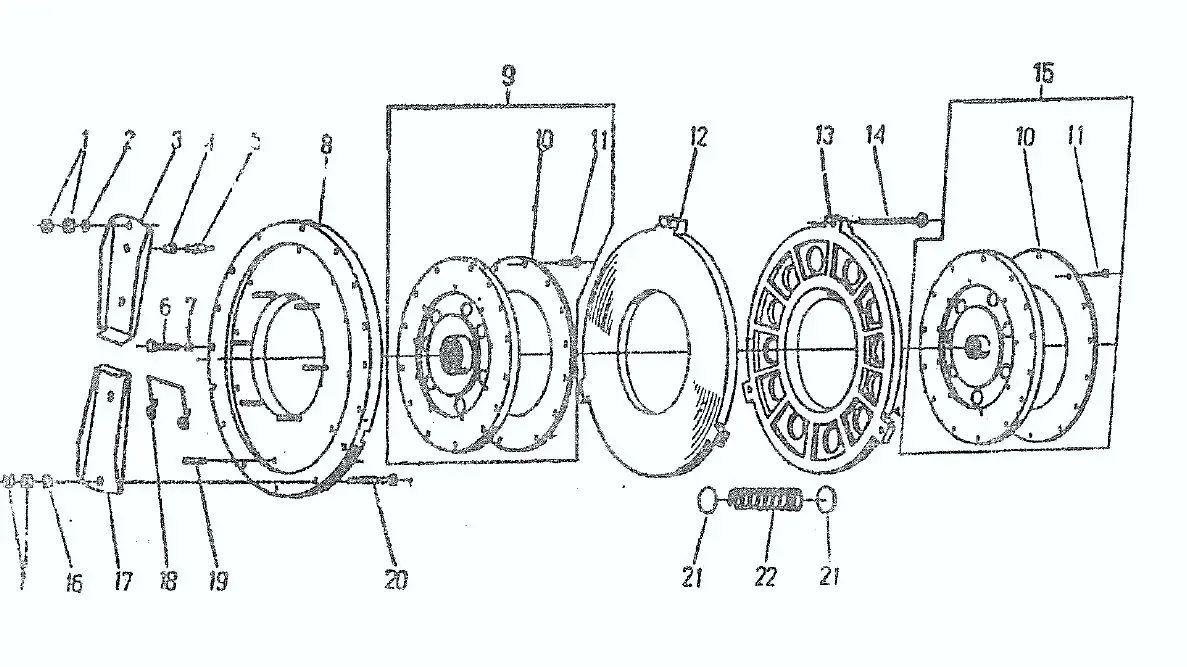

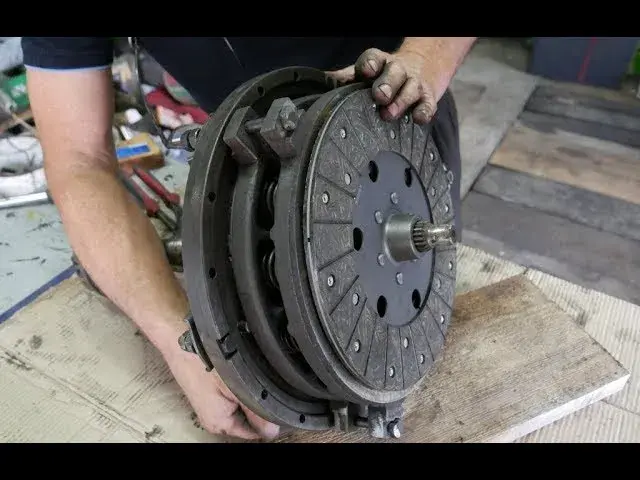

Sprzęgło w Ursusie C-360 jest sprzęgłem dwustopniowym, co oznacza, że odpowiada za dwa niezależne napędy: pierwszy stopień za jazdę, a drugi za wałek odbioru mocy (WOM). Regulacja obu stopni jest niezbędna dla prawidłowej pracy. Poniżej przedstawiam kroki, które sam stosuję, aby uzyskać optymalne ustawienie.

1. Dostęp do mechanizmu:

   Zacznij od demontażu pokrywy rewizyjnej sprzęgła. Znajduje się ona pod ciągnikiem, w dolnej części obudowy sprzęgła. Zazwyczaj jest przykręcona kilkoma śrubami. Po jej zdjęciu uzyskasz dostęp do mechanizmu sprzęgła, w tym do dźwigienek wyciskowych (łapek). To kluczowy moment, aby dokładnie ocenić stan mechanizmu czy nie ma widocznych uszkodzeń, nadmiernego zużycia czy luzów.

2. Ustawienie I stopnia (jazda):

   To jest pierwszy i najważniejszy etap. Musisz wyregulować luz na trzech dźwigienkach wyciskowych (łapkach) I stopnia. Prawidłowa szczelina między łożyskiem wyciskowym a końcówkami łapek powinna wynosić 4 mm. Obracaj wałem korbowym, aż jedna z łapek znajdzie się naprzeciwko otworu rewizyjnego. Następnie poluzuj nakrętkę kontrującą na śrubie regulacyjnej i za pomocą klucza obracaj śrubą, aż uzyskasz pożądany luz. Użyj swojego przyrządu pomiarowego 4 mm. Po ustawieniu luzu, mocno skontruj nakrętkę. Powtórz tę czynność dla pozostałych dwóch łapek I stopnia, pamiętając o obracaniu wałem, aby każda z nich była w dogodnej pozycji.

3. Regulacja II stopnia (WOM):

   Po ustawieniu sprzęgła jazdy przechodzimy do regulacji drugiego stopnia, odpowiedzialnego za napęd wałka odbioru mocy. Tutaj prawidłowa szczelina między łożyskiem a trzema łapkami II stopnia powinna wynosić 10 mm. Procedura jest podobna: obracaj wałem, aby uzyskać dostęp do każdej z łapek. Poluzuj nakrętkę kontrującą, wyreguluj śrubą luz na 10 mm, używając odpowiedniego przyrządu, a następnie solidnie skontruj nakrętkę. Pamiętaj, aby każda z trzech łapek II stopnia miała identyczny luz.

4. Sprawdzenie i korekta:

   Po wyregulowaniu wszystkich sześciu łapek (trzech I stopnia i trzech II stopnia) koniecznie sprawdź ich ustawienie. Obracaj wałem kilkukrotnie i ponownie zmierz luzy na każdej łapce. Wszystkie łapki danego stopnia muszą być ustawione równomiernie. Nierówne ustawienie spowoduje szarpanie i przyspieszone zużycie. W razie potrzeby dokonaj drobnych korekt.

5. Finałowa regulacja skoku jałowego pedału sprzęgła:

   Ostatnim, ale równie ważnym krokiem jest regulacja jałowego skoku pedału sprzęgła. Prawidłowy jałowy skok, czyli ruch pedału od pozycji spoczynkowej do momentu, gdy zaczyna on wywierać nacisk na łożysko wyciskowe, powinien mieścić się w zakresie 15-25 mm. Regulacji dokonuje się poprzez zmianę długości cięgna łączącego pedał z mechanizmem wysprzęglającym. Zazwyczaj jest tam śruba z nakrętkami kontrującymi, która pozwala na wydłużenie lub skrócenie cięgna. Upewnij się, że po regulacji pedał ma wystarczający luz, aby sprzęgło mogło w pełni docisnąć tarcze.

Najczęstsze problemy i błędy podczas regulacji sprzęgła

Nawet doświadczonym mechanikom zdarzają się błędy, a w przypadku sprzęgła C-360, precyzja jest kluczowa. Chciałbym Cię przestrzec przed najczęstszymi pułapkami, na które możesz natrafić podczas regulacji.

• Problem: Sprzęgło "ciągnie" lub zgrzyta po regulacji: Jeśli po wykonanej regulacji nadal masz problemy ze zmianą biegów, a ciągnik "ciągnie" (czyli nie rozłącza w pełni napędu), najprawdopodobniej przyczyną jest zbyt mały luz na łapkach I stopnia. Musisz ponownie zdemontować pokrywę i zwiększyć luz na łapkach jazdy, upewniając się, że wynosi on dokładnie 4 mm. Czasem wystarczy nawet minimalna korekta, aby problem zniknął.
• Problem: Szarpanie przy ruszaniu nie zniknęło:

  Jeśli mimo regulacji ciągnik nadal szarpie przy ruszaniu, najczęstszą przyczyną jest nierówne ustawienie łapek wyciskowych. Nawet niewielka różnica w luzie między poszczególnymi łapkami I stopnia sprawi, że tarcza dociskowa nie będzie równomiernie dociskać tarczy sprzęgłowej. Musisz wrócić do punktu 2 i 4 poradnika, dokładnie sprawdzić i skorygować luzy na wszystkich łapkach I stopnia, aby były identyczne.

• Problem: Sprzęgło ślizga się pod obciążeniem:

  Ten problem może mieć dwie główne przyczyny. Po pierwsze, brak odpowiedniego luzu na pedale sprzęgła. Jeśli pedał nie ma jałowego skoku, oznacza to, że łożysko wyciskowe stale naciska na łapki, a sprzęgło nigdy nie jest w pełni "zapięte". W efekcie tarcza się ślizga. Wróć do punktu 5 i zwiększ jałowy skok pedału. Po drugie, jeśli luz na pedale jest prawidłowy, a sprzęgło nadal ślizga się, to niestety najprawdopodobniej oznacza to zużycie tarczy sprzęgłowej, docisku lub obu tych elementów. W takim przypadku sama regulacja nie pomoże i konieczny będzie remont sprzęgła.

• Błąd: Nierówne ustawienie łapek i jego skutki:

  To jeden z najczęstszych błędów niedoświadczonych mechaników. Nierówne ustawienie łapek, zarówno I, jak i II stopnia, prowadzi do nierównomiernego docisku tarczy, co skutkuje nie tylko szarpaniem, ale także przyspieszonym i nierównomiernym zużyciem tarczy sprzęgłowej i docisku. Zawsze poświęć dodatkowy czas na kilkukrotne sprawdzenie i precyzyjne ustawienie wszystkich łapek, aby ich luzy były identyczne.

Kiedy regulacja to za mało? Remont sprzęgła

Przeczytaj również: Sprzęgło: Jak używać prawidłowo? Płynna jazda i trwałość!

Popularne modyfikacje sprzęgła C-360

Wśród użytkowników Ursusów C-360, którzy szukają sposobów na poprawę kultury pracy sprzęgła, popularne stały się pewne modyfikacje. Warto o nich wspomnieć, choć ich montaż wymaga już nieco większej wiedzy i doświadczenia.

• Montaż dźwigienek (łapek) od ciągników Zetor: Dźwigienki te, często w połączeniu z tzw. "kamieniami" (specjalnymi wkładkami), są montowane w miejsce oryginalnych łapek C-360. Modyfikacja ta ma na celu poprawę płynności załączania sprzęgła, zmniejszenie szarpania i zwiększenie precyzji działania. Wymaga jednak dokładnego dopasowania i regulacji.
