Sprzęgło hydrauliczne DIY: Konwersja z linki krok po kroku czy warto?

Ten artykuł to kompleksowy przewodnik dla zaawansowanych amatorów mechaniki samochodowej, którzy chcą samodzielnie przekształcić mechaniczny układ sprzęgła na hydrauliczny. Dowiesz się, jak krok po kroku przeprowadzić konwersję, dobrać odpowiednie komponenty i uniknąć typowych błędów, by cieszyć się płynniejszą i niezawodniejszą pracą sprzęgła.

Dlaczego warto zamienić sprzęgło mechaniczne na hydrauliczne?

Wielu z nas, entuzjastów motoryzacji, ceni sobie kontrolę nad każdym aspektem swojego pojazdu. Konwersja sprzęgła mechanicznego na hydrauliczne to jeden z tych projektów, który może znacząco poprawić wrażenia z jazdy i niezawodność. Układ hydrauliczny, w przeciwieństwie do tradycyjnej linki, wykorzystuje płyn do przeniesienia siły z pedału na mechanizm wysprzęglający. Jest to rozwiązanie znacznie nowocześniejsze, które z powodzeniem zastępuje przestarzałe i często problematyczne systemy linkowe w wielu współczesnych samochodach. Z mojego doświadczenia wynika, że korzyści są odczuwalne niemal natychmiast po udanej konwersji.

Czym góruje hydraulika nad tradycyjną linką? Poznaj kluczowe przewagi

Zastanawiając się nad modyfikacją, warto mieć świadomość, jakie konkretne ulepszenia przyniesie nam sprzęgło hydrauliczne. Oto jego najważniejsze przewagi, które czynią je tak atrakcyjnym rozwiązaniem:

• Komfort i precyzja działania pedału: Pedał sprzęgła pracuje znacznie płynniej i z mniejszym oporem, co przekłada się na większy komfort, zwłaszcza w ruchu miejskim.
• Brak konieczności regulacji: Układ hydrauliczny samoczynnie kompensuje zużycie tarczy sprzęgła, eliminując potrzebę ręcznej regulacji, która jest typowa dla systemów linkowych.
• Większa niezawodność: Brak ryzyka nagłego zerwania linki, co jest częstą przyczyną unieruchomienia pojazdu i może zaskoczyć w najmniej odpowiednim momencie.
• Lepsze przenoszenie dużych sił: W samochodach o dużej mocy, gdzie siła docisku sprzęgła jest znaczna, hydraulika radzi sobie znacznie lepiej, zapewniając efektywne rozłączanie napędu.
• Łatwość montażu w ciasnych komorach silnika: Elastyczne przewody hydrauliczne są znacznie łatwiejsze do poprowadzenia w ograniczonej przestrzeni niż sztywna linka, co ułatwia adaptację w wielu modelach aut.

Kiedy taka modyfikacja jest nie tylko opcją, ale koniecznością?

Choć konwersja na sprzęgło hydrauliczne często jest kwestią komfortu i chęci unowocześnienia pojazdu, istnieją sytuacje, w których staje się ona wręcz niezbędna. Przede wszystkim dotyczy to samochodów poddanych tuningowi, gdzie moc silnika została znacząco zwiększona. W takich przypadkach seryjna linka może nie wytrzymać zwiększonych obciążeń i sił docisku sprzęgła. Innym scenariuszem jest problem z poprowadzeniem linki w ciasnej lub zmodyfikowanej komorze silnika na przykład po wymianie silnika na większy lub po znaczących modyfikacjach układu wydechowego czy dolotowego. W tych sytuacjach elastyczność przewodów hydraulicznych okazuje się nieoceniona. W mojej praktyce widziałem wiele projektów, gdzie hydraulika była jedynym sensownym rozwiązaniem.

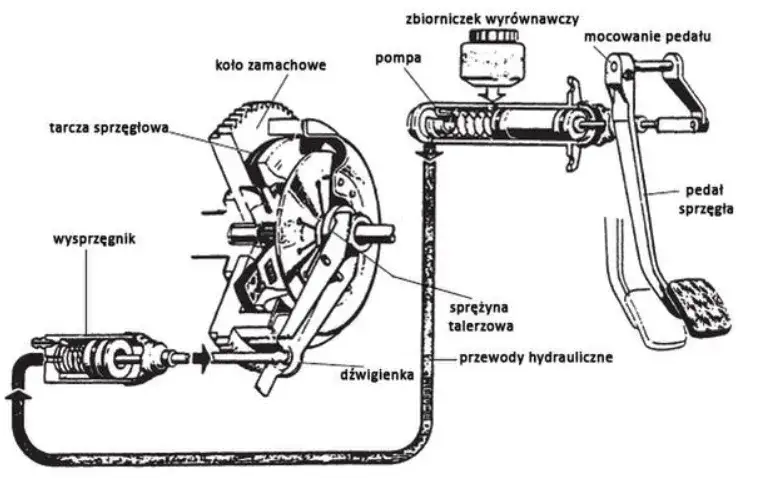

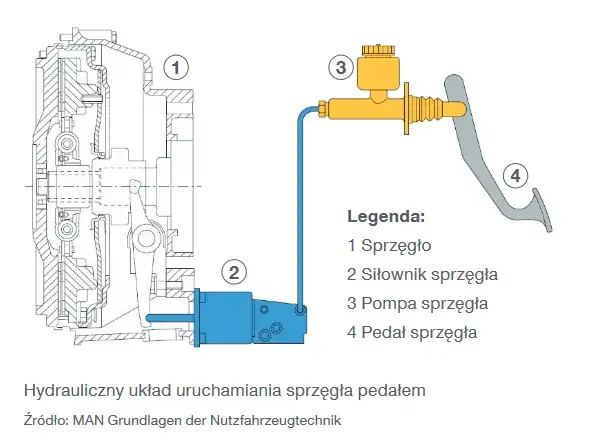

Budowa sprzęgła hydraulicznego: poznaj jego serce i krwiobieg

Zanim przystąpimy do jakichkolwiek prac, kluczowe jest zrozumienie, jak działa i z czego składa się układ hydrauliczny sprzęgła. To nie jest skomplikowana technologia, ale jej poszczególne elementy muszą ze sobą idealnie współpracować, aby zapewnić płynne i precyzyjne działanie. W dużym uproszczeniu, siła, którą przykładamy do pedału, jest przenoszona za pomocą płynu hydraulicznego do mechanizmu wysprzęglającego. Poznajmy jego podstawowe komponenty.

Pompa sprzęgła: serce całego systemu

Pompa sprzęgła, często nazywana również cylindrem głównym, to absolutne serce układu hydraulicznego. Jest ona zamontowana przy pedale sprzęgła i to właśnie ona inicjuje cały proces. Kiedy naciskamy pedał, tłoczek w pompie przesuwa się, wytwarzając ciśnienie w płynie hydraulicznym. To ciśnienie jest następnie przesyłane dalej przewodami do wysprzęglika. Wybór odpowiedniej pompy, o właściwej średnicy tłoczka, jest kluczowy dla uzyskania pożądanej siły i skoku pedału.

Wysprzęglik centralny (CSC) vs. siłownik zewnętrzny: który wybrać?

Wysprzęglik to element, który odbiera ciśnienie z płynu hydraulicznego i bezpośrednio lub pośrednio naciska na sprężynę talerzową docisku sprzęgła, rozłączając napęd. Na rynku dostępne są dwie główne konstrukcje. Pierwsza to zewnętrzny siłownik, montowany na zewnątrz skrzyni biegów, który działa na łapę sprzęgła. Jest to rozwiązanie często spotykane w starszych konstrukcjach hydraulicznych. Drugie, nowocześniejsze i bardziej kompaktowe, to wysprzęglik centralny (CSC), zintegrowany z łożyskiem oporowym. Montuje się go wewnątrz obudowy sprzęgła, co eliminuje potrzebę stosowania łapy i zapewnia bardziej bezpośrednie działanie. Wybór między nimi często zależy od dostępnego miejsca i specyfiki skrzyni biegów w naszym samochodzie.

Przewody i płyn hydrauliczny: krwiobieg Twojego nowego sprzęgła

Przewody hydrauliczne stanowią "krwiobieg" układu, łącząc pompę sprzęgła z wysprzęglikiem. W zależności od miejsca i potrzeb, stosuje się zarówno sztywne przewody metalowe (np. miedziane lub stalowe), jak i elastyczne przewody gumowe wzmocnione oplotem. Ważne jest, aby były one odporne na wysokie ciśnienie i działanie płynu hydraulicznego. Sam płyn to najczęściej DOT-4, czyli ten sam, który używany jest w układach hamulcowych. Należy pamiętać, że płyn hydrauliczny jest higroskopijny (chłonie wilgoć) i z czasem traci swoje właściwości, dlatego wymaga okresowej wymiany, podobnie jak płyn hamulcowy. Jest on również żrący dla lakieru, więc podczas pracy należy zachować szczególną ostrożność.

Przygotowanie do konwersji: co musisz wiedzieć i zgromadzić?

Jak w każdym projekcie DIY, odpowiednie przygotowanie to połowa sukcesu. W przypadku konwersji sprzęgła hydraulicznego, planowanie jest absolutnie kluczowe. Nie chodzi tylko o zgromadzenie części, ale także o zrozumienie specyfiki naszego pojazdu i potencjalnych wyzwań. Poświęcenie czasu na ten etap z pewnością zaowocuje płynniejszym przebiegiem prac i pozwoli uniknąć frustrujących niespodzianek.

Lista niezbędnych narzędzi: przygotuj swój warsztat

Do przeprowadzenia konwersji będziesz potrzebować standardowego zestawu narzędzi warsztatowych, takich jak klucze płaskie i nasadowe, śrubokręty, szczypce. Niezbędne będą również narzędzia do cięcia i gięcia przewodów hamulcowych (jeśli będziesz je samodzielnie dorabiać), a także wiertarka i pilnik do ewentualnej modyfikacji ściany grodziowej. Pamiętaj o bezpieczeństwie pracy zawsze używaj okularów i rękawic ochronnych. Płyn hamulcowy jest żrący, a praca pod samochodem wymaga stabilnego podparcia pojazdu na kobyłkach lub podnośniku kolumnowym. Nigdy nie polegaj wyłącznie na podnośniku hydraulicznym!

Dobór części: uniwersalny zestaw "conversion kit" czy kompletowanie na własną rękę?

To jeden z najważniejszych etapów. Masz dwie główne opcje: zakup dedykowanego zestawu do konwersji (tzw. "conversion kit") lub samodzielne kompletowanie wszystkich komponentów. Zestawy są wygodne, ponieważ zawierają wszystkie niezbędne elementy i często są dopasowane do konkretnego modelu samochodu, co minimalizuje ryzyko błędów. Jednak nie zawsze są dostępne, a ich cena może być wyższa. Alternatywnie, możesz samodzielnie dobrać pompę sprzęgła, wysprzęglik, przewody oraz zbiorniczek wyrównawczy. W tym przypadku kluczowe jest dopasowanie średnic tłoczków pompy i wysprzęglika, aby uzyskać odpowiednią siłę i skok pedału. Często można wykorzystać części z innych modeli samochodów, co wymaga jednak pewnej wiedzy i doświadczenia w adaptacji.

Kluczowe wymiary i punkty montażowe: jak uniknąć kosztownych pomyłek?

Montaż pompy sprzęgła często wymaga adaptacji lub modyfikacji ściany grodziowej, aby zapewnić odpowiednie mocowanie i przejście dla tłoczka. Musisz również sprawdzić, czy masz wystarczająco miejsca na montaż wysprzęglika przy skrzyni biegów lub w jej wnętrzu. Niezwykle ważne jest również precyzyjne dopasowanie mocowania przy pedale sprzęgła musi ono być solidne i zapewniać prawidłowy ruch tłoczka pompy. Z mojego doświadczenia wynika, że to właśnie te "drobne" adaptacje potrafią pochłonąć najwięcej czasu i wymagają największej precyzji. Dokładne pomiary i przymiarki są tu na wagę złota.

Montaż sprzęgła hydraulicznego: przewodnik krok po kroku

Gdy masz już wszystkie części i narzędzia, a także zapoznałeś się z teorią, możemy przejść do sedna czyli do praktycznego montażu. Pamiętaj, że każdy samochód jest inny, a ten przewodnik ma charakter ogólny. Zawsze odwołuj się do specyfikacji swojego pojazdu i zachowaj ostrożność. To jest przewodnik DIY, więc będziemy działać samodzielnie, krok po kroku.

1. Krok 1: Bezpieczne przygotowanie stanowiska pracy i demontaż starej linki

   Zacznij od bezpiecznego podniesienia pojazdu i stabilnego podparcia go na kobyłkach. To absolutna podstawa. Następnie zlokalizuj i zdemontuj istniejącą linkę sprzęgła zarówno od strony pedału, jak i od strony skrzyni biegów. Upewnij się, że masz wystarczająco miejsca do pracy. Pamiętaj o okularach i rękawicach ochronnych.

2. Krok 2: Montaż pompy sprzęgła przy pedale i na ścianie grodziowej

   Teraz czas na montaż pompy sprzęgła. Zazwyczaj wymaga to wywiercenia otworów w ścianie grodziowej i wykonania odpowiedniego mocowania dla pompy. Upewnij się, że pompa jest zamontowana stabilnie i pedał sprzęgła ma odpowiedni skok. W razie potrzeby, adaptuj mocowanie przy pedale, tak aby tłoczek pompy poruszał się swobodnie i prostopadle do osi.

3. Krok 3: Instalacja wysprzęglika: precyzja ma znaczenie

   Kolejny krok to montaż wysprzęglika. Jeśli używasz zewnętrznego siłownika, zamontuj go przy skrzyni biegów, tak aby jego trzpień naciskał na łapę sprzęgła. Jeśli zdecydowałeś się na wysprzęglik centralny (CSC), będziesz musiał zdemontować skrzynię biegów i wymienić standardowe łożysko oporowe na CSC. To bardziej skomplikowana operacja, ale zapewnia lepsze działanie. W obu przypadkach upewnij się, że wysprzęglik jest stabilnie zamocowany, a jego ruch jest płynny i bez oporów.

4. Krok 4: Prowadzenie i zabezpieczanie przewodów hydraulicznych

   Poprowadź przewody hydrauliczne od pompy sprzęgła do wysprzęglika. Staraj się unikać ostrych zagięć, miejsc narażonych na przetarcia lub nadmierne nagrzewanie. Użyj opasek zaciskowych lub fabrycznych uchwytów, aby solidnie zamocować przewody, tak aby nie ocierały o inne elementy i nie były narażone na uszkodzenia. Pamiętaj o zabezpieczeniu połączeń przed wyciekami.

5. Krok 5: Podłączenie zbiorniczka wyrównawczego i zalanie układu płynem

   Podłącz zbiorniczek wyrównawczy do pompy sprzęgła. W wielu przypadkach można wykorzystać zbiorniczek płynu hamulcowego, jeśli ma on dodatkowe wyjście. Następnie zalej cały układ świeżym płynem hydraulicznym (najczęściej DOT-4). Pamiętaj o jego żrących właściwościach unikaj kontaktu z lakierem i skórą. Upewnij się, że zbiorniczek jest napełniony do odpowiedniego poziomu.

Perfekcyjne odpowietrzanie układu: klucz do sukcesu

Po zakończeniu montażu i zalaniu układu płynem, czeka nas jeden z najważniejszych i często najbardziej problematycznych etapów odpowietrzanie. To absolutnie krytyczny proces, który decyduje o tym, czy nasze sprzęgło będzie działać prawidłowo. Nawet najmniejsza ilość powietrza w układzie może sprawić, że pedał sprzęgła będzie "miękki" i nie będzie w stanie skutecznie rozłączyć napędu. Nie lekceważ tego kroku!

Dlaczego odpowietrzanie jest absolutnie kluczowe dla działania sprzęgła?

Powietrze, w przeciwieństwie do płynu hydraulicznego, jest ściśliwe. Oznacza to, że jeśli w układzie znajdują się pęcherzyki powietrza, siła nacisku na pedał sprzęgła zostanie częściowo zużyta na sprężenie tego powietrza, zamiast na przesunięcie tłoczka wysprzęglika. W efekcie pedał będzie wpadał w podłogę bez wyczuwalnego oporu, a sprzęgło nie będzie się rozłączać w pełni lub wcale. To klasyczny objaw zapowietrzonego układu. Dlatego tak ważne jest, aby usunąć każdą, nawet najmniejszą ilość powietrza.

Metoda "na dwie osoby": sprawdzony sposób na usunięcie powietrza

Najbardziej efektywną i sprawdzoną metodą odpowietrzania jest praca w duecie:

1. Przygotowanie: Upewnij się, że zbiorniczek wyrównawczy jest napełniony płynem do maksimum. Zlokalizuj odpowietrznik na wysprzęgliku (lub na przewodzie prowadzącym do niego). Przygotuj przezroczysty wężyk i pojemnik na zużyty płyn.
2. Pierwsza osoba (w samochodzie): Naciska pedał sprzęgła kilkukrotnie, energicznie, a następnie trzyma go wciśniętego do oporu.
3. Druga osoba (przy wysprzęgliku): W momencie, gdy pedał jest wciśnięty, odkręca odpowietrznik na ułamek sekundy (około ćwierć obrotu), pozwalając płynowi z powietrzem uciec do pojemnika. Następnie zakręca odpowietrznik.
4. Powtórzenie: Osoba w samochodzie puszcza pedał i ponownie go pompuje. Czynność powtarzamy, aż z wężyka będzie wypływał sam płyn, bez pęcherzyków powietrza.
5. Kontrola poziomu: Regularnie sprawdzaj poziom płynu w zbiorniczku i uzupełniaj go, aby uniknąć ponownego zapowietrzenia układu.

Typowe błędy podczas odpowietrzania i jak się ich ustrzec

Odpowietrzanie może być frustrujące, jeśli nie przestrzegamy kilku zasad. Oto najczęstsze błędy i sposoby, jak ich unikać:

• Niewystarczające pompowanie: Pedał musi być pompowany energicznie i do samego końca, aby wytworzyć odpowiednie ciśnienie.
• Zbyt długo otwarty odpowietrznik: Odpowietrznik powinien być otwarty tylko na chwilę, aby wypuścić płyn z powietrzem. Zbyt długie otwarcie może spowodować zassanie powietrza z powrotem.
• Puszczenie pedału przy otwartym odpowietrzniku: To klasyczny błąd, który natychmiast zapowietrza cały układ. Zawsze upewnij się, że odpowietrznik jest zakręcony, zanim pedał zostanie zwolniony.
• Niski poziom płynu w zbiorniczku: Jeśli poziom płynu spadnie poniżej minimum podczas odpowietrzania, układ zassie powietrze. Regularnie kontroluj i uzupełniaj płyn.
• Brak cierpliwości: Odpowietrzanie wymaga cierpliwości. Czasem trzeba powtórzyć proces kilkanaście, a nawet kilkadziesiąt razy, zanim cały układ zostanie idealnie odpowietrzony.

Pierwsze uruchomienie i diagnostyka: rozwiązywanie problemów

Po udanym montażu i odpowietrzeniu nadchodzi moment prawdy pierwsze uruchomienie. Nawet jeśli wszystko wydaje się być w porządku, zawsze warto przeprowadzić dokładną diagnostykę, aby upewnić się, że nowy układ działa perfekcyjnie i nie ma żadnych ukrytych problemów. Bądź przygotowany na ewentualne poprawki to normalna część każdego projektu DIY.

Najczęstsze problemy po montażu: od wycieków po "miękki" pedał

Mimo najlepszych chęci i staranności, po konwersji mogą pojawić się pewne problemy. Z mojego doświadczenia wynika, że najczęściej spotykane to:

• Zapowietrzenie układu: Objawia się "miękkim" pedałem, który wpada w podłogę, lub problemami ze zmianą biegów. To najczęstsza przyczyna i zazwyczaj wymaga ponownego, dokładniejszego odpowietrzenia.
• Wycieki płynu: Mogą pojawić się na połączeniach przewodów, przy pompie sprzęgła lub przy wysprzęgliku. Płyn hydrauliczny jest żrący dla lakieru, więc każdy wyciek należy natychmiast usunąć i uszczelnić.
• Brak pełnego rozłączania sprzęgła: Pedał jest twardy, ale sprzęgło nie rozłącza się całkowicie, co utrudnia zmianę biegów. Może to być spowodowane zbyt małym skokiem pompy lub wysprzęglika, a także nieprawidłowym montażem.
• Trudności ze zmianą biegów: Nawet po naciśnięciu pedału, biegi wchodzą z oporem lub zgrzytem. To również może wskazywać na zapowietrzenie lub niepełne rozłączanie sprzęgła.

Jak zdiagnozować źródło problemu? Praktyczna checklista

Jeśli napotkasz problem, nie panikuj. Systematyczne podejście do diagnostyki pozwoli szybko zidentyfikować przyczynę:

• Sprawdź poziom płynu: Upewnij się, że w zbiorniczku jest wystarczająca ilość płynu.
• Obejrzyj układ pod kątem wycieków: Dokładnie sprawdź wszystkie połączenia i uszczelnienia przy pompie, przewodach i wysprzęgliku. Szukaj śladów płynu.
• Ponownie odpowietrz układ: Jeśli pedał jest "miękki", przeprowadź proces odpowietrzania jeszcze raz, bardzo starannie.
• Sprawdź skok pedału i wysprzęglika: Upewnij się, że pedał ma pełen zakres ruchu, a wysprzęglik wykonuje odpowiedni skok, aby rozłączyć sprzęgło.
• Sprawdź mocowanie komponentów: Upewnij się, że pompa i wysprzęglik są stabilnie zamocowane i nie mają luzów.

Regulacja i konserwacja: jak dbać o nowy układ hydrauliczny?

Jedną z największych zalet sprzęgła hydraulicznego jest brak konieczności regulacji. Układ samoczynnie kompensuje zużycie tarczy sprzęgła, co eliminuje potrzebę ręcznych interwencji. To ogromna wygoda! Jednak nie oznacza to, że możemy o nim całkowicie zapomnieć. Kluczowa jest regularna kontrola poziomu płynu w zbiorniczku wyrównawczym. Wszelkie ubytki mogą świadczyć o wyciekach, które należy natychmiast zlokalizować i usunąć. Warto również okresowo sprawdzać stan przewodów hydraulicznych pod kątem uszkodzeń mechanicznych czy korozji. Pamiętaj, że płyn hydrauliczny, podobnie jak hamulcowy, powinien być wymieniany co 2-3 lata, ponieważ chłonie wilgoć i traci swoje właściwości.

Koszty konwersji: ile wyniesie Twój projekt?

Przechodząc do aspektów finansowych, warto mieć realistyczne oczekiwania co do kosztów konwersji. Choć samodzielna praca pozwala zaoszczędzić sporo pieniędzy na robociźnie, same części stanowią pewien wydatek. Pamiętajmy, że inwestujemy w komfort i niezawodność, co w dłuższej perspektywie zawsze się opłaca.

Szacunkowy koszt części w polskich realiach

Koszt zakupu niezbędnych części do konwersji może być zróżnicowany i zależy od wielu czynników, takich jak marka samochodu, dostępność części zamiennych, czy wybór między nowymi a używanymi komponentami. Z mojego rozeznania wynika, że w Polsce szacunkowy koszt zakupu samej pompy sprzęgła lub wysprzęglika waha się od około 150 zł do ponad 500 zł za pojedynczy element. Jeśli zdecydujesz się na dedykowany zestaw do konwersji, cena może być wyższa, ale zyskujesz pewność dopasowania wszystkich elementów. Do tego należy doliczyć koszt przewodów hydraulicznych (kilkadziesiąt złotych) oraz płynu hydraulicznego (około 20-40 zł za litr). Warto poszukać części od samochodów, które fabrycznie miały sprzęgło hydrauliczne, a ich komponenty mogą być zaadaptowane do Twojego projektu.

Przeczytaj również: Sprzęgło: Jak używać prawidłowo? Płynna jazda i trwałość!

Potencjalne oszczędności, czyli ile zostaje w kieszeni dzięki pracy własnej

To właśnie tutaj tkwi największa motywacja do samodzielnego przeprowadzenia konwersji. Koszty robocizny w warsztatach samochodowych potrafią być znaczące. Przykładowo, sama wymiana wysprzęglika (zwłaszcza centralnego, wymagającego demontażu skrzyni biegów) to wydatek rzędu od 100 zł do nawet 600 zł, w zależności od modelu auta i regionu. Jeśli doliczymy do tego koszt adaptacji i montażu pompy oraz przewodów, łatwo zauważyć, że samodzielna praca pozwala zaoszczędzić znaczną sumę pieniędzy. Te oszczędności mogą z powodzeniem pokryć koszt zakupu lepszych części, a nawet zainwestować w specjalistyczne narzędzia. Dla mnie osobiście satysfakcja z samodzielnie wykonanej pracy jest bezcenna, a dodatkowe oszczędności to tylko miły bonus.
