Dyferencjał wyje? Precyzyjna regulacja luzu to klucz!

Stuki, wycie, buczenie te niepokojące dźwięki z tylnego mostu często zwiastują poważny problem z dyferencjałem. Niewłaściwy luz międzyzębny lub napięcie wstępne łożysk to prosta droga do kosztownej awarii, ale odpowiednia regulacja może uratować Twój układ napędowy. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć, zdiagnozować i, jeśli masz odpowiednie umiejętności, samodzielnie przeprowadzić precyzyjną regulację dyferencjału, a także ocenić, kiedy warto zaufać specjaliście.

Wycie z tylnego mostu: sygnał ostrzegawczy przed kosztowną awarią

Symptomy, których nie możesz ignorować: jak rozpoznać problem z luzem dyferencjału?

Jako mechanik z wieloletnim doświadczeniem, mogę śmiało powiedzieć, że tylny most rzadko kiedy milczy, gdy coś jest nie tak. Istnieje kilka kluczowych objawów, które powinny zapalić czerwoną lampkę i skłonić Cię do sprawdzenia luzu w dyferencjale. Najczęściej są to:

• Wycie lub buczenie, które nasila się przy określonych prędkościach lub pod obciążeniem, np. podczas przyspieszania. Często zmienia swoją intensywność przy zdjęciu nogi z gazu.
• Metaliczny stuk, słyszalny przy zmianie kierunku jazdy (np. z biegu do przodu na wsteczny) lub przy gwałtownym dodaniu/ujęciu gazu. Ten dźwięk jest zazwyczaj oznaką zbyt dużego luzu międzyzębnego.
• Wibracje odczuwalne w podłodze pojazdu, które mogą, choć nie muszą, być powiązane z problemami w dyferencjale.

Wszystkie te symptomy, zwłaszcza wycie i stuki, świadczą o tym, że w Twoim dyferencjale pojawił się zbyt duży luz, który wymaga natychmiastowej uwagi.

Stuk przy ruszaniu a buczenie przy 90 km/h: co Twój dyferencjał próbuje Ci powiedzieć?

Różne dźwięki mogą wskazywać na nieco inne problemy. Jeśli słyszysz buczenie przy stałej prędkości, na przykład na autostradzie przy 90 km/h, i zmienia ono swoją charakterystykę po odjęciu gazu, to bardzo silny sygnał, że problem leży w przekładni głównej dyferencjału, najprawdopodobniej związany z nieprawidłowym luzem międzyzębnym lub zużytymi łożyskami. Z kolei metaliczny stuk przy ruszaniu, zwłaszcza po zmianie biegu, często wskazuje na nadmierny luz w samym koszu satelitów lub, co gorsza, na luz międzyzębny, który jest już na tyle duży, że zęby uderzają o siebie z dużą siłą.

Warto jednak pamiętać o częstym błędzie diagnostycznym. Wielu kierowców i nawet mniej doświadczonych mechaników myli luz na wieloklinach półosi, zużyte przeguby wału napędowego czy nawet luzy w skrzyni biegów z problemami samego dyferencjału. Zawsze zalecam dokładną weryfikację źródła dźwięku, aby uniknąć niepotrzebnego demontażu i kosztów.

Skutki zaniedbania: od przegrzanego oleju po zmielone koła zębate.

Ignorowanie problemów z luzem w dyferencjale to prosta droga do katastrofy. Zbyt mały luz, choć rzadszy, prowadzi do nadmiernego tarcia, co skutkuje przegrzewaniem się oleju w moście. Wysokie temperatury degradują właściwości smarne oleju, przyspieszając zużycie łożysk i zębów, a w skrajnych przypadkach prowadząc do ich zatarcia. Znacznie częściej spotykamy się ze zbyt dużym luzem, który powoduje, że zęby wałka atakującego i koła talerzowego nie współpracują płynnie, lecz uderzają o siebie. Te powtarzające się uderzenia prowadzą do zmęczeniowego wyłamywania kawałków zębów, a w konsekwencji do całkowitego zniszczenia przekładni głównej. Taka awaria jest nie tylko kosztowna, ale może również unieruchomić pojazd w najmniej odpowiednim momencie.

Luz międzyzębny i napięcie wstępne: fundamenty regulacji dyferencjału

Zanim zagłębimy się w proces regulacji, musimy zrozumieć dwa kluczowe parametry, które decydują o prawidłowej pracy dyferencjału. Są to luz międzyzębny i napięcie wstępne łożysk.

Co to jest luz międzyzębny (backlash) i dlaczego jego wartość jest krytyczna?

Luz międzyzębny, często określany jako backlash, to nic innego jak odległość między pracującymi zębami koła talerzowego a zębami wałka atakującego. Jest to minimalna przestrzeń, która umożliwia swobodny ruch zębów bez zakleszczania się, jednocześnie zapewniając prawidłowe przenoszenie momentu obrotowego. Jego precyzyjna wartość, podana przez producenta, jest absolutnie krytyczna. Zbyt mały luz spowoduje nadmierne tarcie i przegrzewanie, natomiast zbyt duży luz doprowadzi do uderzeń i szybkiego zniszczenia zębów. To właśnie ten parametr jest najczęściej źródłem niepokojących dźwięków z tylnego mostu.

Napięcie wstępne łożysk (preload): cichy bohater układu napędowego.

Napięcie wstępne łożysk, czyli preload, to siła, z jaką łożyska kosza satelitów i wałka atakującego są ściskane. Jego główną rolą jest skasowanie wewnętrznego luzu łożysk, zapewnienie ich prawidłowego osadzenia oraz utrzymanie sztywności całego układu. Prawidłowo ustawione napięcie wstępne minimalizuje wibracje, zapobiega przemieszczaniu się elementów pod obciążeniem i znacząco wydłuża żywotność łożysk. To cichy bohater, którego praca jest niewidoczna, ale absolutnie niezbędna dla trwałości i kultury pracy dyferencjału.

Dlaczego regulacja jednego bez drugiego nie ma sensu? Zależności, które musisz znać.

Ważne jest, aby zrozumieć, że luz międzyzębny i napięcie wstępne łożysk są ze sobą ściśle powiązane. Nie można regulować jednego parametru w oderwaniu od drugiego. Zmiana położenia kosza dyferencjału w celu ustawienia luzu międzyzębnego automatycznie wpływa na napięcie wstępne łożysk kosza. Podobnie, niewłaściwe napięcie wstępne łożysk wałka atakującego może zakłócić prawidłowy ślad współpracy zębów, nawet jeśli luz międzyzębny zostanie nominalnie ustawiony. Dlatego kompleksowe podejście do regulacji, uwzględniające oba te parametry, jest kluczowe dla długotrwałej i bezproblemowej pracy dyferencjału. Pominięcie tego powiązania to jeden z najczęstszych błędów, prowadzący do szybkiego powrotu problemów.

Przygotowanie do regulacji: niezbędne narzędzia i dane techniczne

Regulacja dyferencjału to nie jest zadanie, które można wykonać "na oko" czy za pomocą klucza francuskiego. Wymaga precyzji, cierpliwości i przede wszystkim odpowiednich narzędzi. Bez nich nie ma mowy o prawidłowym wykonaniu pracy.

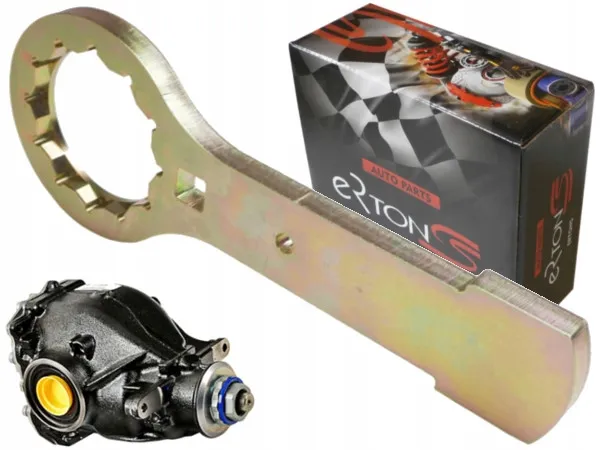

Bez tego nie zaczynaj: lista narzędzi specjalistycznych i standardowych.

Oto lista narzędzi, które moim zdaniem są absolutnie niezbędne do prawidłowej regulacji dyferencjału:

• Narzędzia specjalistyczne:
  • Czujnik zegarowy z podstawą magnetyczną: Niezbędny do precyzyjnego pomiaru luzu międzyzębnego.
  • Klucz dynamometryczny: Dwa rodzaje mniejszy (zakres np. 0-20 Nm) do pomiaru oporu toczenia łożysk i większy (zakres np. 50-200 Nm) do dokręcania śrub głównych.
  • Ściągacze do łożysk: Do bezpiecznego demontażu łożysk z wałka atakującego i kosza.
  • Prasa warsztatowa: Do montażu nowych łożysk na wałku atakującym i koszu.
  • Specjalistyczne klucze do nakrętek regulacyjnych: W zależności od konstrukcji mostu, mogą być potrzebne specjalne klucze hakowe lub nasadowe.
  • Zestaw podkładek regulacyjnych: O różnych grubościach, do precyzyjnego ustawiania luzu i napięcia wstępnego (jeśli most nie ma nakrętek regulacyjnych).
  • Pasta kontrolna do śladu współpracy zębów: Niezbędna do weryfikacji prawidłowości ustawień.
• Narzędzia standardowe:
  • Zestaw kluczy nasadowych i płasko-oczkowych.
  • Zestaw śrubokrętów.
  • Młotek (gumowy i metalowy).
  • Szczypce do pierścieni zabezpieczających.
  • Miski na olej.
  • Czyściwo, odtłuszczacz.

Czujnik zegarowy i klucz dynamometryczny: Twoje oczy i ręce w procesie regulacji.

Czujnik zegarowy to Twoje "oczy" w procesie regulacji luzu. Pozwala on na pomiar luzu międzyzębnego z dokładnością do setnych części milimetra, co jest absolutnie kluczowe. Bez niego, każda próba regulacji będzie jedynie zgadywaniem, a to w przypadku dyferencjału jest niedopuszczalne. Montuje się go na stabilnej podstawie magnetycznej, a jego trzpień opiera się o ząb koła talerzowego, mierząc jego ruch.

Z kolei klucz dynamometryczny to Twoje "ręce", które zapewniają odpowiednią siłę. Używamy go do pomiaru oporu toczenia łożysk (dla wałka atakującego i kosza), co jest bezpośrednim wskaźnikiem napięcia wstępnego. Ponadto, jest on niezbędny do dokręcania wszystkich śrub mocujących z odpowiednim momentem, co zapobiega ich poluzowaniu się w trakcie eksploatacji i zapewnia integralność całej konstrukcji.

Gdzie szukać wartości fabrycznych? Jak znaleźć prawidłowe dane dla Twojego mostu?

Prawidłowe wartości luzu międzyzębnego i napięcia wstępnego są ściśle określone przez producenta pojazdu lub samego mostu napędowego. Nie ma uniwersalnych wartości, które pasują do wszystkich dyferencjałów. Dla przykładu, dla większości mostów luz międzyzębny mieści się w przedziale 0,12 mm - 0,25 mm, ale precyzyjna wartość jest kluczowa. Zawsze szukaj tych danych w instrukcjach serwisowych producenta pojazdu, w specyfikacjach technicznych konkretnego mostu (np. Dana, Ford, GM) lub w dedykowanych podręcznikach naprawczych. Często są one dostępne online w formie plików PDF lub w specjalistycznych bazach danych. Pamiętaj, że praca bez tych danych to jak budowanie domu bez planu ryzyko porażki jest ogromne.

Regulacja luzu dyferencjału: szczegółowy przewodnik krok po kroku

Przejdźmy teraz do sedna, czyli do samego procesu regulacji. To zadanie wymaga precyzji i metodycznego podejścia. Pamiętaj, że każdy most może mieć swoje specyficzne niuanse, ale ogólna procedura jest podobna.

Krok 1: Demontaż i ocena wizualna komponentów na co zwrócić uwagę?

Pierwszym krokiem jest oczywiście demontaż dyferencjału z pojazdu, a następnie jego rozłożenie. Na tym etapie kluczowa jest dokładna ocena wizualna wszystkich komponentów. Szukaj śladów zużycia na łożyskach (przebarwienia, wżery, luzy), uszkodzeń zębów kół (wykruszenia, pęknięcia, nadmierne zużycie), stanu uszczelniaczy oraz ogólnego zanieczyszczenia. Wszelkie poważne uszkodzenia, takie jak pęknięte zęby czy zatarte łożyska, mogą oznaczać konieczność wymiany poszczególnych elementów, a nawet całego zestawu kół zębatych. To moment, aby podjąć decyzję o zakresie naprawy.

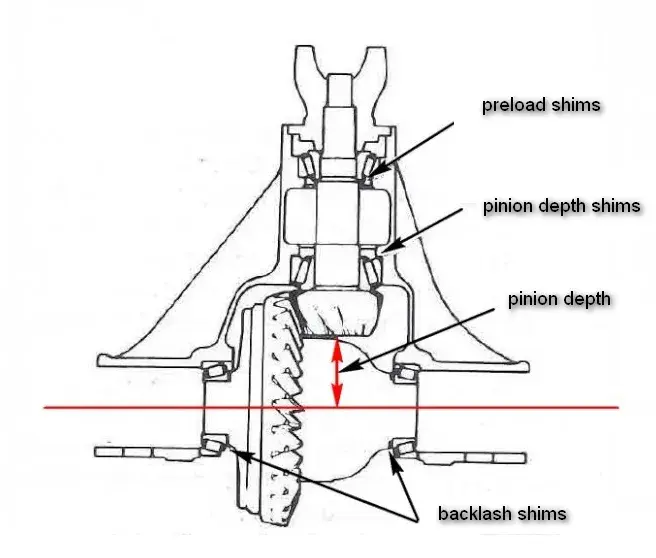

Krok 2: Ustawianie głębokości osadzenia wałka atakującego (pinion depth).

To jest fundamentalny etap, który często jest niedoceniany. Głębokość osadzenia wałka atakującego to odległość, na jakiej wałek atakujący jest umieszczony względem osi koła talerzowego. Wpływa ona bezpośrednio na to, jak zęby obu kół będą ze sobą współpracować. Ustawia się ją zazwyczaj za pomocą podkładek dystansowych umieszczonych pod łożyskiem wałka atakującego. Wymaga to specjalistycznych narzędzi pomiarowych (np. specjalnych trzpieni i mikrometrów) i jest to jeden z najbardziej wymagających etapów. Prawidłowe ustawienie głębokości jest kluczowe dla uzyskania optymalnego śladu współpracy zębów w późniejszym etapie.

Krok 3: Ustawianie napięcia wstępnego łożysk wałka atakującego.

Po ustawieniu głębokości wałka atakującego, przechodzimy do jego napięcia wstępnego. Odbywa się to poprzez dobór odpowiedniej tulei zgniatanej lub zestawu podkładek dystansowych, które ściskają łożyska wałka atakującego. Moment obrotowy potrzebny do obrócenia wałka atakującego (bez kosza dyferencjału) mierzy się za pomocą małego klucza dynamometrycznego. Pamiętaj, że ten moment musi mieścić się w wąskim zakresie podanym przez producenta. Zbyt mały moment oznacza luz, zbyt duży nadmierne tarcie i szybkie zużycie łożysk. To wymaga cierpliwości i często kilku prób z różnymi grubościami podkładek lub tulei.

Krok 4: Montaż kosza i ustawienie napięcia wstępnego jego łożysk.

Po prawidłowym ustawieniu wałka atakującego, montujemy kosz dyferencjału wraz z kołem talerzowym. Napięcie wstępne łożysk kosza jest regulowane zazwyczaj za pomocą dwóch nakrętek regulacyjnych (po jednej z każdej strony kosza) lub poprzez dobór podkładek dystansowych. Nakrętki te są dokręcane z odpowiednim momentem, jednocześnie ściskając łożyska i kasując ich luz. Podobnie jak w przypadku wałka atakującego, mierzymy moment obrotowy potrzebny do obrócenia całego kosza (tym razem z wałkiem atakującym, ale bez luzu międzyzębnego). Jest to kluczowe dla zapewnienia sztywności całego układu.

Krok 5: Precyzyjny pomiar i regulacja luzu międzyzębnego za pomocą podkładek/nakrętek.

To jest moment, w którym do gry wchodzi czujnik zegarowy. Montujemy go tak, aby jego trzpień opierał się o ząb koła talerzowego. Obracając kołem talerzowym w przód i w tył (bez obracania wałka atakującego), mierzymy luz międzyzębny. Jeśli luz jest poza specyfikacją, musimy go skorygować. Odbywa się to poprzez przesuwanie kosza dyferencjału w lewo lub w prawo. W przypadku mostów z nakrętkami regulacyjnymi, odkręcamy jedną nakrętkę i dokręcamy drugą, aby przesunąć kosz. W mostach z podkładkami, wymieniamy podkładki po obu stronach kosza, aby uzyskać pożądany luz. Pamiętaj, że każda zmiana luzu wymaga ponownego sprawdzenia i ewentualnej korekty napięcia wstępnego łożysk kosza.

Krok 6: Weryfikacja poprawności ustawień test śladu współpracy zębów.

Ostatnim, ale niezwykle ważnym krokiem jest weryfikacja poprawności wszystkich ustawień za pomocą testu śladu współpracy zębów. Na zęby koła talerzowego nakłada się specjalną pastę kontrolną. Następnie, obracając wałkiem atakującym (z obciążeniem lub oporem), obserwuje się, w którym miejscu zęby wałka atakującego stykają się z zębami koła talerzowego. Prawidłowy ślad powinien być centryczny, równomiernie rozłożony i znajdować się na środku zęba. Jeśli ślad jest przesunięty (np. zbyt blisko krawędzi zęba), oznacza to, że głębokość osadzenia wałka atakującego jest nieprawidłowa i całą procedurę trzeba powtórzyć, zaczynając od kroku 2. To ostateczne potwierdzenie, że dyferencjał został wyregulowany prawidłowo i będzie pracował długo i bezawaryjnie.

Błędy w regulacji dyferencjału: jak uniknąć kosztownych pomyłek

Regulacja dyferencjału to sztuka, która wymaga nie tylko wiedzy, ale i doświadczenia. Niestety, łatwo o błędy, które mogą prowadzić do poważnych konsekwencji. Chcę Cię ostrzec przed najczęstszymi pułapkami.

Zbyt ciasno vs. zbyt luźno: analiza konsekwencji każdego błędu.

Zarówno zbyt mały, jak i zbyt duży luz międzyzębny oraz napięcie wstępne łożysk są równie szkodliwe. Jeśli ustawisz zbyt ciasny luz międzyzębny lub zbyt duże napięcie wstępne łożysk, spowoduje to nadmierne tarcie i przegrzewanie się komponentów. Olej straci swoje właściwości smarne, a łożyska i zęby będą się zużywać w przyspieszonym tempie, prowadząc do ich szybkiego zniszczenia. Może to objawiać się głośnym wyciem, które szybko przejdzie w zgrzytanie.

Z drugiej strony, zbyt luźny luz międzyzębny lub zbyt małe napięcie wstępne łożysk jest jeszcze bardziej powszechnym problemem. Prowadzi to do uderzeń między zębami, wibracji i szybkiego zmęczeniowego wyłamywania kawałków zębów. Łożyska z luzem nie będą prawidłowo podpierać wałka atakującego i kosza, co pozwoli na ich niekontrolowane przemieszczanie się pod obciążeniem. Efektem będą stuki, wycie i w końcu całkowite zmielenie przekładni.

Pominięcie kontroli śladu współpracy zębów dlaczego to proszenie się o kłopoty?

Pominięcie testu śladu współpracy zębów to jeden z największych błędów, jakie można popełnić podczas regulacji dyferencjału. Nawet jeśli czujnik zegarowy wskazuje idealny luz międzyzębny, to bez sprawdzenia śladu współpracy zębów nie masz pewności, czy zęby stykają się ze sobą w prawidłowym miejscu. Niewłaściwa głębokość osadzenia wałka atakującego może spowodować, że zęby będą pracować tylko na krawędziach, co prowadzi do ich szybkiego zużycia i hałasu, mimo pozornie prawidłowego luzu. Test śladu jest ostatecznym potwierdzeniem, że wszystkie parametry zostały ustawione poprawnie i że dyferencjał będzie pracował efektywnie i długo.

Brud i niedokładność: jak drobne zaniedbania prowadzą do wielkich awarii.

W pracy z dyferencjałem czystość i precyzja są absolutnie kluczowe. Drobne zanieczyszczenia, takie jak opiłki metalu czy nawet ziarenka piasku, które dostaną się do łożysk lub między zęby, mogą działać jak materiał ścierny, prowadząc do szybkiego zużycia. Podobnie, niedokładne pomiary, zaokrąglanie wartości czy używanie zużytych narzędzi pomiarowych (np. czujnika zegarowego z luzami) skutkują błędnymi ustawieniami. Pamiętaj, że dyferencjał to precyzyjny mechanizm, a jego prawidłowe działanie zależy od setnych części milimetra. Drobne zaniedbania na etapie montażu czy regulacji mogą skrócić jego żywotność z lat do zaledwie kilku miesięcy, a nawet tygodni.

Przeczytaj również: Dyferencjał BMW E36 Compact: identyfikacja, awarie, modyfikacje poradnik

Samodzielna regulacja czy warsztat: analiza kosztów i ryzyka

Dotarliśmy do kluczowego pytania: czy podjąć się samodzielnej regulacji, czy zaufać profesjonalistom? Odpowiedź nie jest prosta i zależy od wielu czynników, przede wszystkim od Twoich umiejętności, narzędzi i świadomości ryzyka.

Ile kosztuje profesjonalna regulacja dyferencjału w polskim warsztacie?

Profesjonalna regulacja luzu w dyferencjale to usługa pracochłonna i wymagająca specjalistycznego sprzętu, dlatego jej koszt jest znaczący. W Polsce ceny za samą robociznę wahają się zazwyczaj od 800 zł do ponad 2000 zł, w zależności od regionu, renomy warsztatu i stopnia skomplikowania mostu. Do tego należy doliczyć koszty części zamiennych, które są często niezbędne, nawet jeśli dyferencjał nie jest całkowicie zniszczony. Mówię tu o nowych łożyskach, uszczelniaczach, zestawie podkładek regulacyjnych oraz oczywiście o nowym oleju do mostu. Te dodatkowe koszty mogą łatwo podwoić finalną kwotę, sięgając nawet 3000-4000 zł za kompleksową usługę z częściami.

Analiza kosztów samodzielnej naprawy: narzędzia, części i Twój czas.

Samodzielna naprawa może wydawać się kusząca ze względu na oszczędność na robociźnie. Jednak musisz wziąć pod uwagę kilka czynników. Jeśli nie posiadasz specjalistycznych narzędzi, ich zakup (czujnik zegarowy, klucz dynamometryczny, ściągacze, prasa) to wydatek rzędu kilkuset do nawet kilku tysięcy złotych. Do tego dochodzi koszt części zamiennych, które i tak musisz kupić. Ale najważniejszym kosztem, który często jest niedoceniany, jest Twój czas i ryzyko popełnienia błędów. Regulacja dyferencjału to nie jest zadanie na jedno popołudnie. Może zająć wiele godzin, a nawet dni, szczególnie jeśli robisz to po raz pierwszy. Każdy błąd może skutkować koniecznością ponownego demontażu i regulacji, a w najgorszym wypadku zniszczeniem świeżo złożonych części.

Kiedy warto podjąć wyzwanie, a kiedy lepiej oddać auto w ręce fachowca?

Moim zdaniem, samodzielna regulacja dyferencjału jest uzasadniona tylko w kilku przypadkach. Po pierwsze, jeśli jesteś doświadczonym mechanikiem-amatorem, masz odpowiednie narzędzia, dostęp do danych technicznych i co najważniejsze cierpliwość i świadomość ryzyka. Wtedy możesz podjąć to wyzwanie. To także świetna okazja do nauki i zdobycia bezcennego doświadczenia. Jednak dla większości kierowców, a nawet dla wielu mechaników bez specjalistycznego sprzętu i wiedzy, zdecydowanie lepiej jest powierzyć to zadanie specjalistycznemu warsztatowi. Ryzyko popełnienia błędu jest zbyt wysokie, a konsekwencje finansowe potencjalnej awarii mogą znacznie przewyższyć koszt profesjonalnej usługi. Pamiętaj, że w tym przypadku oszczędność na robociźnie może okazać się bardzo kosztowna.
