Poziomowskaz LPG: Co to, jak działa i jak naprawić błędy?

Poziomowskaz LPG to kluczowy, choć często niedoceniany element instalacji gazowej w samochodzie. To właśnie on informuje nas, ile gazu pozostało w zbiorniku, pozwalając na orientacyjne oszacowanie zasięgu i odpowiednie planowanie tankowania. W tym artykule, jako Antoni Sadowski, pomogę Ci zrozumieć, jak działa to urządzenie, dlaczego jego wskazania bywają niedokładne i co możesz zrobić, aby poprawić jego precyzję.

Poziomowskaz LPG Twój przewodnik po poziomie gazu

Poziomowskaz LPG to nic innego jak system, który ma za zadanie informować kierowcę o ilości ciekłego gazu pozostałego w zbiorniku. Jego główna rola to zapewnienie orientacyjnego wglądu w stan paliwa, co jest niezwykle ważne dla komfortu i bezpieczeństwa podróży. Dzięki niemu możemy przewidzieć, kiedy konieczne będzie następne tankowanie i uniknąć nieprzyjemnej niespodzianki w postaci pustego zbiornika gazu.

W praktyce mamy do czynienia z dwoma głównymi elementami tego systemu. Pierwszym jest mechaniczny wskaźnik, często ze wskazówką, umieszczony bezpośrednio na wielozaworze w butli LPG. To on fizycznie mierzy poziom gazu. Drugim elementem jest elektroniczny wskaźnik diodowy, który znajduje się w kabinie kierowcy, zazwyczaj na przełączniku paliwa. Te dwa elementy współpracują ze sobą: mechanizm w zbiorniku przekazuje informację do czujnika, a ten wysyła sygnał elektryczny do centralki LPG, która z kolei steruje diodami w kabinie, informując nas o aktualnym stanie gazu.

Jak działa wskaźnik poziomu gazu? Od pływaka do diody

Zrozumienie zasady działania poziomowskazu LPG jest kluczowe, aby pojąć, dlaczego bywa on tak niedokładny. Oto, jak ten proces przebiega krok po kroku:

1. Pływak w zbiorniku: Wszystko zaczyna się od pływaka, który unosi się na powierzchni ciekłego gazu wewnątrz zbiornika. Im więcej gazu, tym wyżej pływak się znajduje.
2. Mechanizm dźwigni: Ruch pływaka jest przenoszony przez prosty mechanizm dźwigniowy, który łączy go z osią obrotową czujnika.
3. Czujnik poziomu: Na tej osi zamontowany jest czujnik (najczęściej hallotronowy lub rezystancyjny), który przekształca mechaniczny ruch pływaka na sygnał elektryczny.
4. Sygnał do centralki LPG: Sygnał elektryczny z czujnika jest przesyłany przewodami do sterownika (centralki) instalacji LPG, który jest "mózgiem" całego systemu.
5. Wskaźnik w kabinie: Centralka LPG interpretuje otrzymany sygnał i na jego podstawie steruje diodami LED na przełączniku paliwa w kabinie, wizualnie informując kierowcę o poziomie gazu. Zazwyczaj jest to kilka diod, które gasną w miarę zużycia gazu, a ostatnia dioda często świeci się na czerwono, sygnalizując rezerwę.

Wielozawór jest absolutnie kluczowym elementem, w którym rozpoczyna się cały proces pomiaru poziomu gazu. To właśnie w nim, wewnątrz zbiornika, znajduje się pływak oraz wspomniany czujnik. Wielozawór to kompleksowe urządzenie, które poza pomiarem poziomu gazu odpowiada również za szereg funkcji bezpieczeństwa, takich jak ograniczenie napełnienia zbiornika do 80%, zawory bezpieczeństwa czy elektrozawór odcinający dopływ gazu.

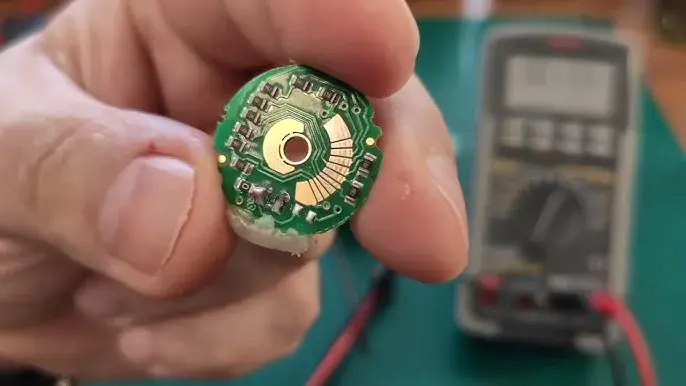

Jeśli chodzi o same czujniki, na rynku dominują dwa główne typy. Czujniki rezystancyjne (opornościowe) działają na zasadzie zmiany oporu elektrycznego w zależności od położenia pływaka. Im wyższy poziom gazu, tym inna wartość oporu jest wysyłana do centralki. Z kolei czujniki Halla (hallotronowe) wykorzystują efekt Halla generują napięcie w polu magnetycznym, które zmienia się w zależności od położenia magnesu zamontowanego na osi pływaka. Oba typy mają za zadanie przekształcić fizyczne położenie pływaka w czytelny dla elektroniki sygnał.

Dlaczego wskaźnik LPG często pokazuje błędne dane?

Jako doświadczony instalator LPG, mogę śmiało powiedzieć, że niedokładność wskazań poziomu gazu to jeden z najczęstszych problemów, z którymi zgłaszają się do mnie klienci. Istnieje kilka fundamentalnych przyczyn tego zjawiska, wynikających zarówno z fizyki gazu, jak i konstrukcji systemu.

Jedną z głównych przyczyn są fizyczne właściwości LPG. Gaz płynny, w przeciwieństwie do benzyny, zmienia swoją objętość w zależności od temperatury i ciśnienia. Oznacza to, że ta sama masa gazu może zajmować różną objętość w zbiorniku w zależności od warunków zewnętrznych. Wskaźnik mierzy objętość, a nie masę, co automatycznie wprowadza błąd w odczycie, zwłaszcza przy dużych wahaniach temperatury.

Kolejnym istotnym czynnikiem jest kształt zbiorników LPG. Zbiorniki toroidalne (montowane w miejscu koła zapasowego) oraz cylindryczne mają nieregularny kształt w przekroju. Pływak, który porusza się po łuku, nie jest w stanie zapewnić liniowego, precyzyjnego odczytu poziomu gazu. Na przykład, pierwsza ćwiartka zbiornika (od pełnego) może zużywać się znacznie wolniej niż ostatnia, co sprawia, że diody gasną nierównomiernie, wprowadzając kierowcę w błąd.

Nie bez znaczenia jest również nachylenie pojazdu oraz dynamiczna jazda. Zaparkowanie samochodu na wzniesieniu, gwałtowne przyspieszanie czy hamowanie powoduje przemieszczanie się lustra cieczy w zbiorniku. Pływak reaguje na to natychmiast, co skutkuje chwilowymi, fałszywymi odczytami na wskaźniku w kabinie. To dlatego często widzimy, jak diody "skaczą" w górę i w dół podczas jazdy.

Wreszcie, musimy pamiętać, że system oparty na pływaku jest z natury uproszczoną konstrukcją. Nie jest to precyzyjny miernik, a jedynie system orientacyjny. Jego zadaniem jest dać kierowcy ogólne pojęcie o ilości gazu, a nie dokładną wartość w litrach. Oczywiście, jakość samego czujnika również ma znaczenie tańsze komponenty mogą być mniej odporne na zakłócenia i szybciej ulegać zużyciu, co pogłębia problem niedokładności.

Co zrobić, gdy wskaźnik poziomu gazu pokazuje błędne dane?

Niedokładne wskazania poziomowskazu LPG stają się problemem, gdy przestają być orientacyjne, a zaczynają wprowadzać w błąd i utrudniać planowanie podróży. Sygnały do działania to na przykład:

• Wskaźnik ciągle pokazuje pełny lub pusty zbiornik.
• Diody "skaczą" bez wyraźnego powodu, nawet podczas spokojnej jazdy.
• Bardzo duże i nagłe wahania poziomu gazu, niezgodne z rzeczywistym zużyciem.
• Wskaźnik pokazuje rezerwę, mimo że dopiero co zatankowaliśmy.

W takich sytuacjach kluczowym rozwiązaniem jest kalibracja wskaźnika LPG. Na czym to polega? Mówiąc najprościej, jest to proces "nauczenia" sterownika instalacji gazowej, jakie wartości sygnału elektrycznego z czujnika odpowiadają pustemu, a jakie pełnemu zbiornikowi. Ponieważ każdy zbiornik i czujnik mogą mieć nieco inne charakterystyki, kalibracja pozwala systemowi precyzyjniej interpretować sygnały i wyświetlać bardziej wiarygodne informacje na diodach.

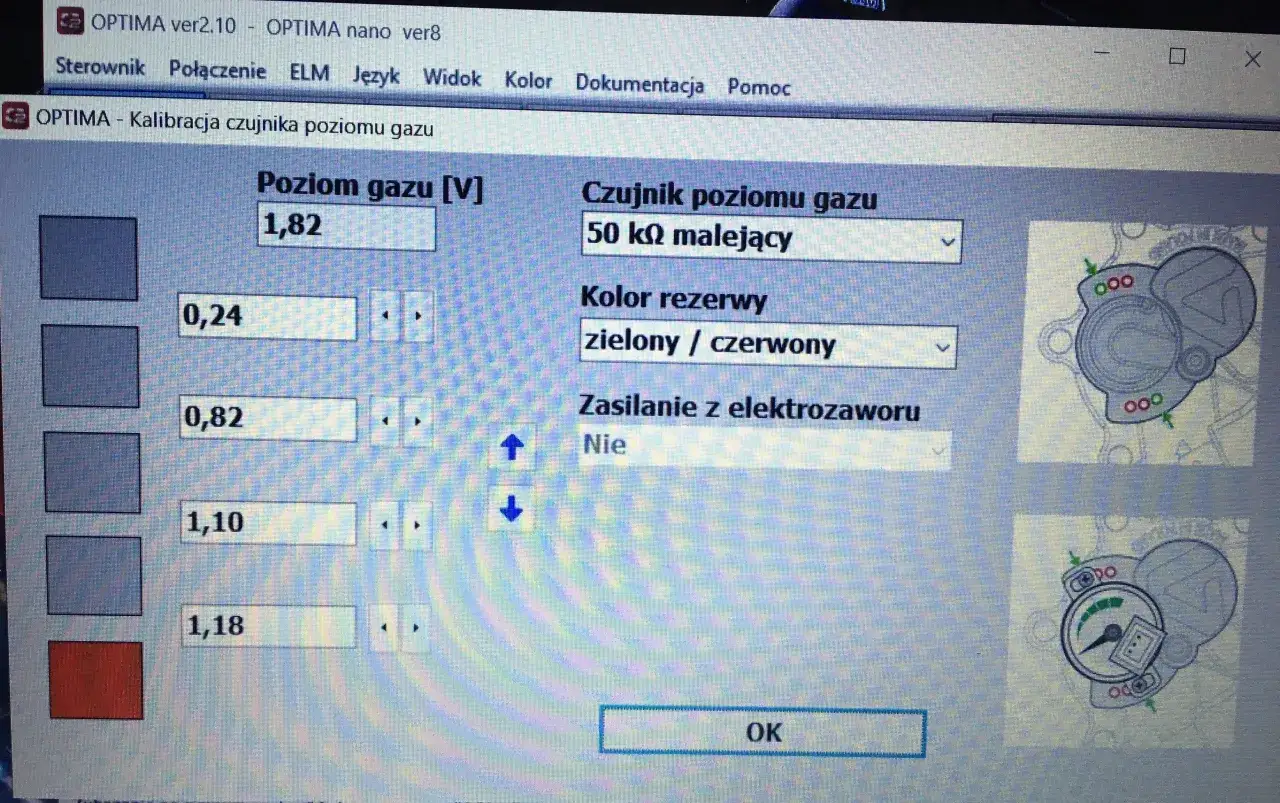

Profesjonalna kalibracja wskaźnika LPG w serwisie to proces, który wymaga specjalistycznego sprzętu i wiedzy. Oto jak to zazwyczaj wygląda:

1. Podłączenie do komputera diagnostycznego: Mechanik podłącza sterownik LPG w samochodzie do komputera za pomocą interfejsu diagnostycznego.
2. Uruchomienie oprogramowania: Używa specjalistycznego oprogramowania (np. dla sterowników STAG, KME, Landi Renzo), które pozwala na komunikację z centralką gazową.
3. Odczytanie wartości: W pierwszej kolejności odczytywane są aktualne wartości sygnału z czujnika poziomu gazu.
4. Procedura kalibracji: Następnie mechanik inicjuje procedurę kalibracji. Często polega ona na zaznaczeniu "pustego" zbiornika (gdy gaz się skończył) i "pełnego" zbiornika (po zatankowaniu do pełna). System rejestruje te skrajne wartości.
5. Dopasowanie charakterystyki: W niektórych systemach możliwe jest również dopasowanie charakterystyki wskazań do kształtu zbiornika, co może dodatkowo poprawić precyzję.
6. Testowanie: Po kalibracji system jest testowany, a mechanik sprawdza, czy wskazania są bardziej liniowe i odpowiadają rzeczywistemu stanowi gazu.

Czy samodzielna kalibracja jest możliwa? W niektórych nowszych systemach LPG producenci wprowadzili procedury autokalibracji, które można uruchomić, postępując zgodnie z instrukcją obsługi instalacji. Zazwyczaj polega to na wyjeżdżeniu całego gazu do zera, a następnie zatankowaniu do pełna. System sam "uczy się" skrajnych wartości. Jeśli jednak masz starszą instalację, wskaźnik zachowuje się bardzo niestandardowo, lub po prostu nie czujesz się na siłach, zdecydowanie lepiej powierzyć to zadanie specjalistom. Niewłaściwa kalibracja może pogorszyć sytuację lub nawet doprowadzić do błędnego działania systemu.

Inne typowe usterki poziomowskazu LPG co jeszcze może pójść nie tak?

Poza niedokładnymi wskazaniami, poziomowskaz LPG może borykać się z innymi, bardziej poważnymi usterkami, które całkowicie uniemożliwiają odczyt poziomu gazu. Jako Antoni Sadowski, często spotykam się z takimi przypadkami w moim warsztacie.

Jedną z typowych sytuacji jest zawieszenie się wskaźnika na jednej pozycji na przykład ciągle pokazuje pełny zbiornik, nawet po przejechaniu setek kilometrów, lub odwrotnie, stale sygnalizuje rezerwę, mimo świeżego tankowania. Przyczyną może być zacięcie się pływaka w butli, który utknął w jednej pozycji i nie reaguje na zmiany poziomu gazu. Inną możliwością jest uszkodzenie samego czujnika (hallotronowego lub rezystancyjnego), który przestał wysyłać prawidłowy sygnał do centralki.

Całkowity brak jakichkolwiek wskazań na diodach w kabinie to również częsta usterka. Może to świadczyć o awarii elektrycznej na przykład przerwany przewód zasilający czujnik lub wskaźnik diodowy, przepalony bezpiecznik, czy problem z masą. Oczywiście, może to być również konsekwencja całkowitego uszkodzenia samego czujnika poziomu gazu w zbiorniku lub, co rzadziej, awarii samego wskaźnika diodowego w kabinie.

Szczególnie problematyczne jest zacięcie się pływaka w butli. Pływak może utknąć z różnych powodów od nagromadzenia się zanieczyszczeń w zbiorniku, przez uszkodzenie mechaniczne, aż po wadę fabryczną. Problem ten jest o tyle poważny, że jego rozwiązanie często wymaga interwencji bezpośrednio w zbiornik LPG. To oznacza konieczność opróżnienia zbiornika z gazu, demontażu wielozaworu i fizycznego sprawdzenia lub wymiany pływaka. Ze względów bezpieczeństwa i konieczności posiadania specjalistycznych narzędzi, takie prace powinny być bezwzględnie wykonane przez profesjonalny serwis LPG. Próby samodzielnej naprawy w przypadku zbiornika pod ciśnieniem są skrajnie niebezpieczne.

Jak dbać o wskaźnik poziomu LPG, by działał niezawodnie?

Choć poziomowskaz LPG bywa kapryśny, odpowiednia troska o całą instalację może znacząco przyczynić się do jego niezawodnego działania. Jako Antoni Sadowski zawsze podkreślam, że prewencja jest lepsza niż leczenie.

Przede wszystkim, kluczowe są regularne przeglądy całej instalacji LPG. Podczas takiego przeglądu, mechanik powinien zwrócić uwagę nie tylko na filtry czy szczelność, ale również na stan wielozaworu i czujnika poziomu gazu. Sprawdzenie połączeń elektrycznych, ewentualne oczyszczenie mechanizmu pływaka (jeśli jest to możliwe bez demontażu zbiornika) oraz weryfikacja poprawności sygnału z czujnika, to podstawowe czynności, które mogą zapobiec wielu problemom.

Warto również zastanowić się nad jakością tankowanego gazu. Zanieczyszczenia, które mogą znajdować się w niskiej jakości LPG, mogą z czasem osadzać się w zbiorniku i na elementach wielozaworu. Takie osady mogą prowadzić do zacięcia się pływaka lub uszkodzenia delikatnych mechanizmów czujnika. Tankowanie na sprawdzonych stacjach, które gwarantują wysoką jakość paliwa, minimalizuje ryzyko tego typu problemów.

Ostatecznie, najlepszą metodą kontroli poziomu gazu jest połączenie orientacyjnych wskazań diod z regularnym monitorowaniem przebiegu kilometrów między tankowaniami. Po kilku tankowaniach będziesz doskonale wiedział, ile kilometrów możesz przejechać na pełnym zbiorniku. Wskazania diod traktuj jako sygnał ostrzegawczy, ale zawsze miej w pamięci swój średni zasięg. To podejście, choć wymaga nieco uwagi, jest najbardziej niezawodne i pozwoli Ci uniknąć nieprzyjemnych sytuacji na drodze.
